Роутер D-Link DIR-825/AC/G1. Дачный интернет

Хотя если подумать, может быть стоило бы как раз Archer C2 отвезти на дачу, а этот поставить домой, но вроде как у D-Link антенн больше и, опять же вроде как, Wi-Fi за счет этого должен работать лучше.

К сожалению, модель сняли с производства, поэтому обзор будет не слишком подробным. Если честно, даже не был уверен, стоит ли вообще обозревать это чудо техники, но решил поделиться своим опытом использования интернета на пресловутых «шести сотках» (хотя у нас вообще-то их четыре). Надеюсь, будет достаточно интересно.

И еще маленькое примечение - я все-таки решил "выпендриться" и опубликовать эту статью, находясь на даче.

Комплект поставки и внешний вид

Роутер поставлялся в достаточно большой коробке – это обусловлено тем, что антенны роутера несъемные, но при этом достаточно длинные.

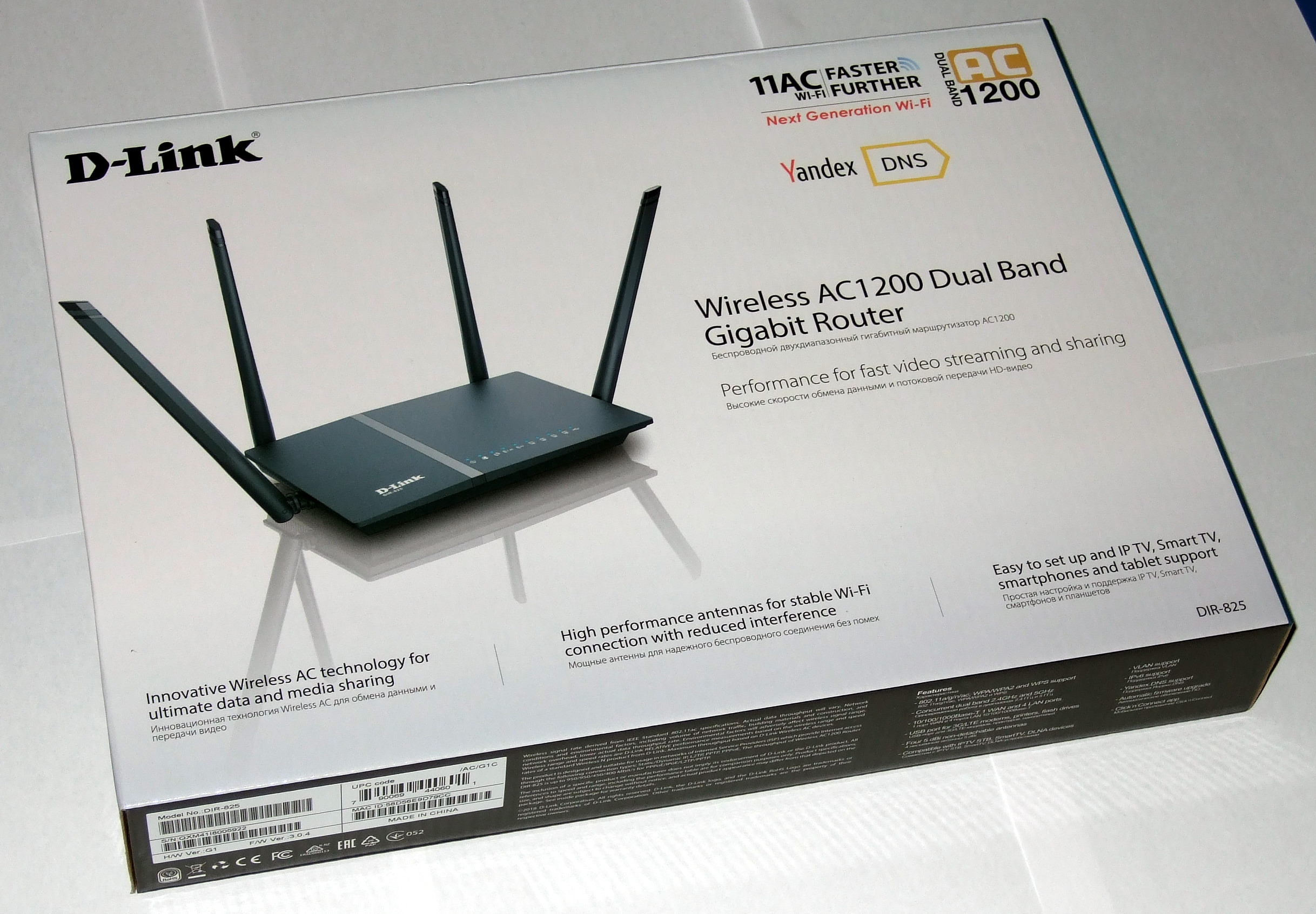

На лицевой стороне размещена фотография устройства, акцент на Wi-Fi 11ac и, соответственно, скоростной формуле AC1200 (300 + 867 Мbps), а также в качестве главной особенности роутера производитель почему-то выбрал интеграцию с Yandex.DNS. На первый взгляд в любом роутере для этого достаточно вбить соответствующие адреса в настройку DNS, но только лишь на первый взгляд. Здесь решили сделать более интересно, но об этом позже.

На обратной стороне крупно изображена схема подключения, приведены некоторые особенности роутера (на английском) и на нескольких языках, включая русский, еще краткие технические характеристики (это на черном фоне).

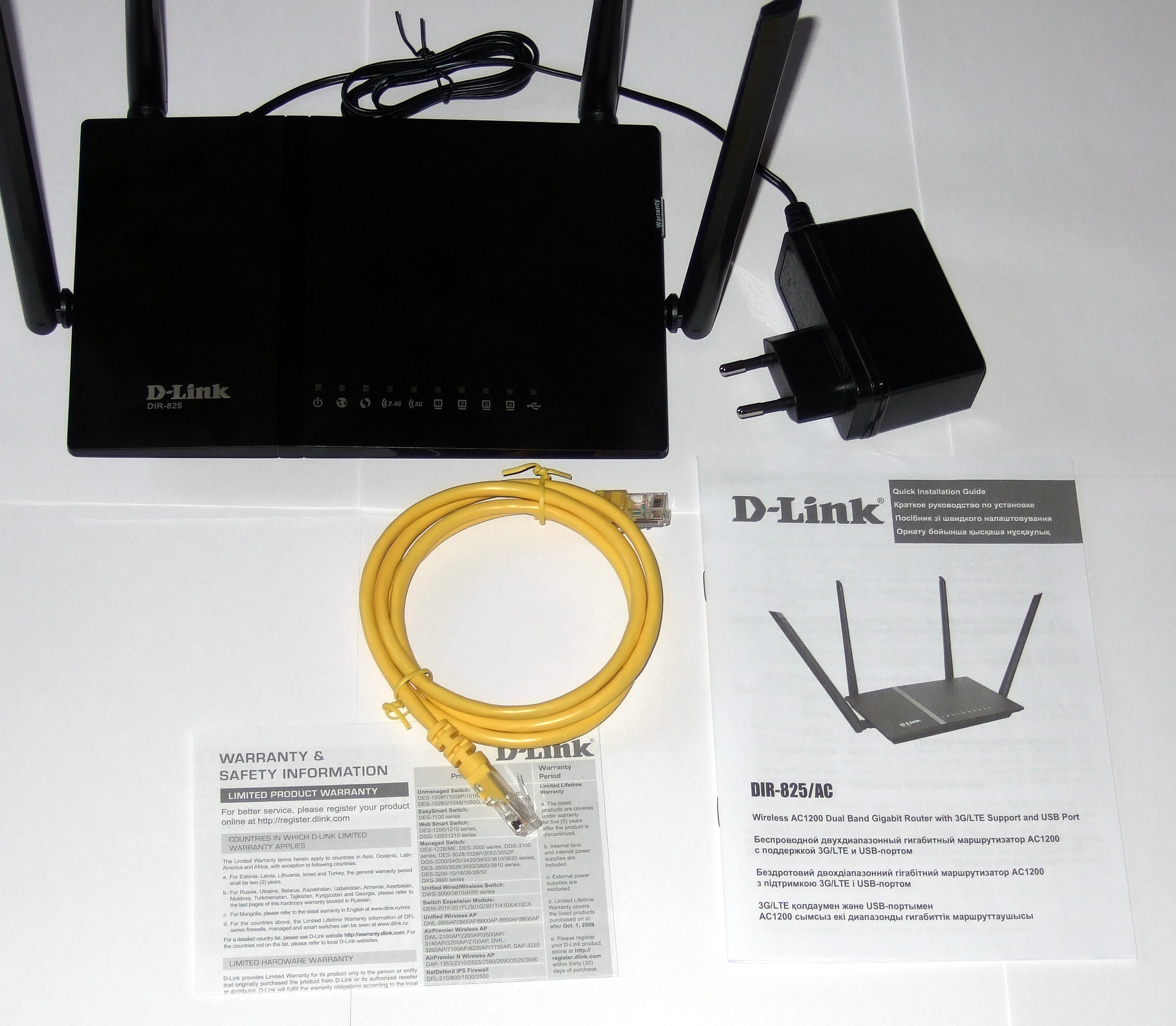

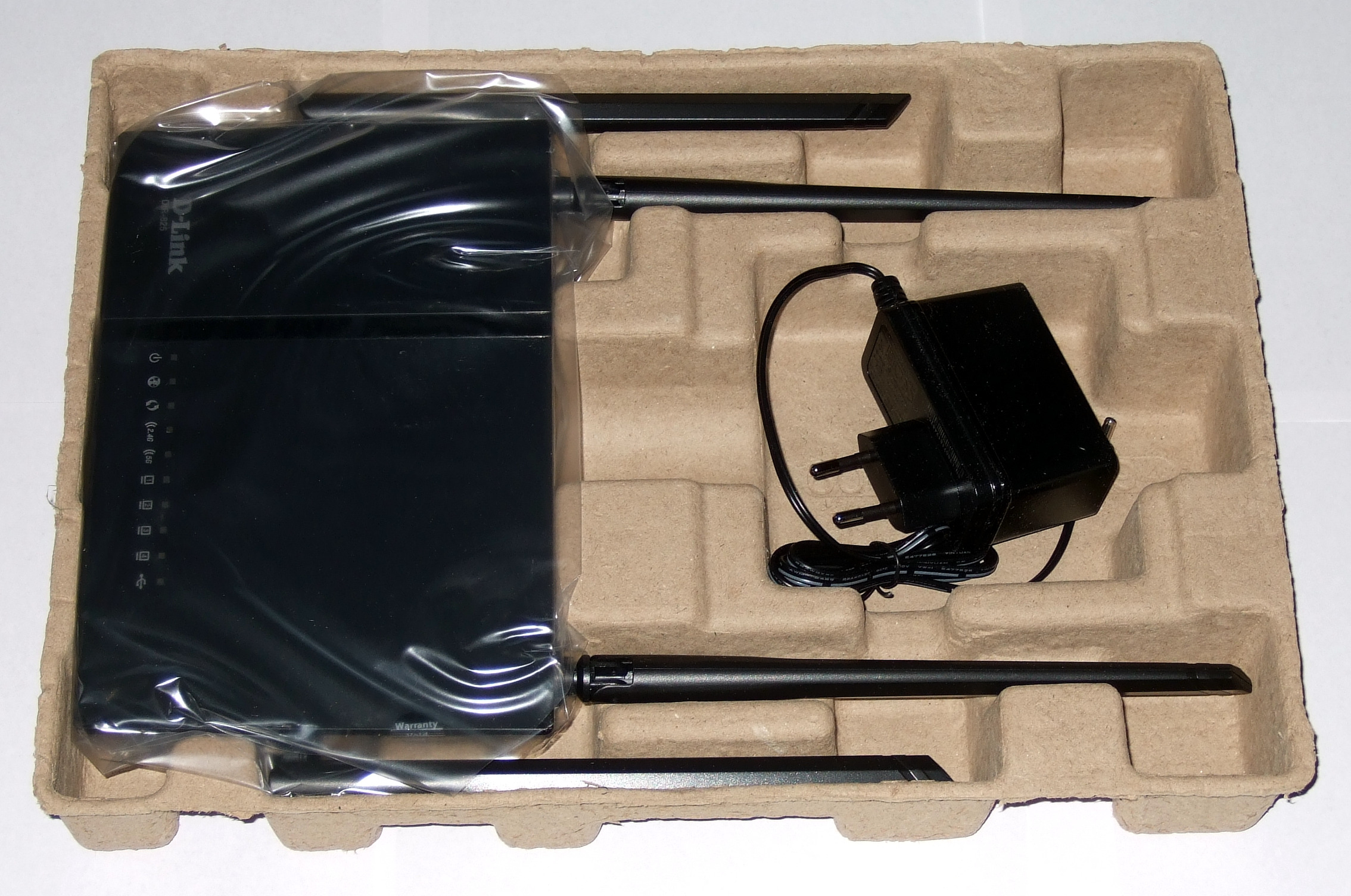

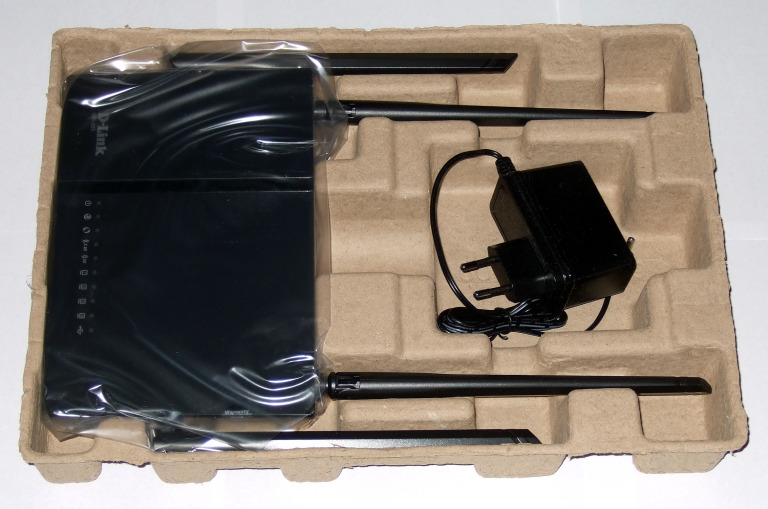

Итак, вот для чего потребовалась столь внушительная (хоть и не слишком толстая) коробка:



Поначалу я немного «потерял» комплект поставки во внешнем футляре, к счастью достаточно вовремя спохватился и сфотографировал:



В комплект поставки, таким образом, входит:

• сам роутер;
• блок питания (относительно крупный);
• сетевой кабель, который «патч»;
• краткое руководство по установке (в том числе на русском);
• гарантийная карточка.

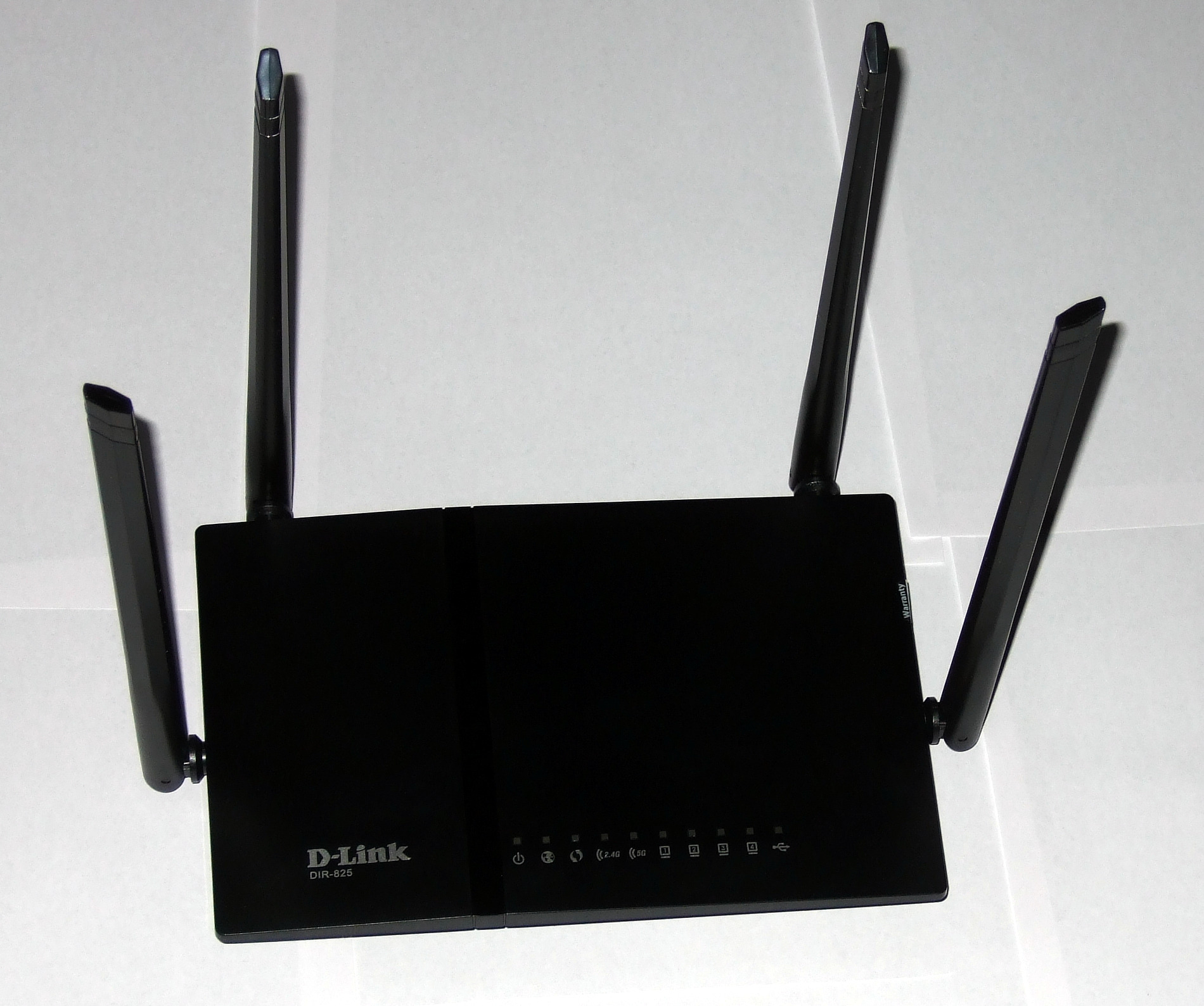

В принципе уже по предыдущим фотографиям примерно понятно, что собой представляет сие высокотехнологичное изделие. Тем не менее, покажу, какие фотографии получились у меня:



«Разделительная полоса» на «заводских» изображениях выделяется более явно. Стоит признать, это интересный дизайнерский штрих. Светодиоды синие, довольно яркие. К счастью, забегая вперед, их можно отключить через настройки. Набор светодиодов достаточно стандартный и очевидный: питание, интернет (активность порта WAN), WPS, работа Wi-Fi, активность портов LAN и наличие устройств USB.

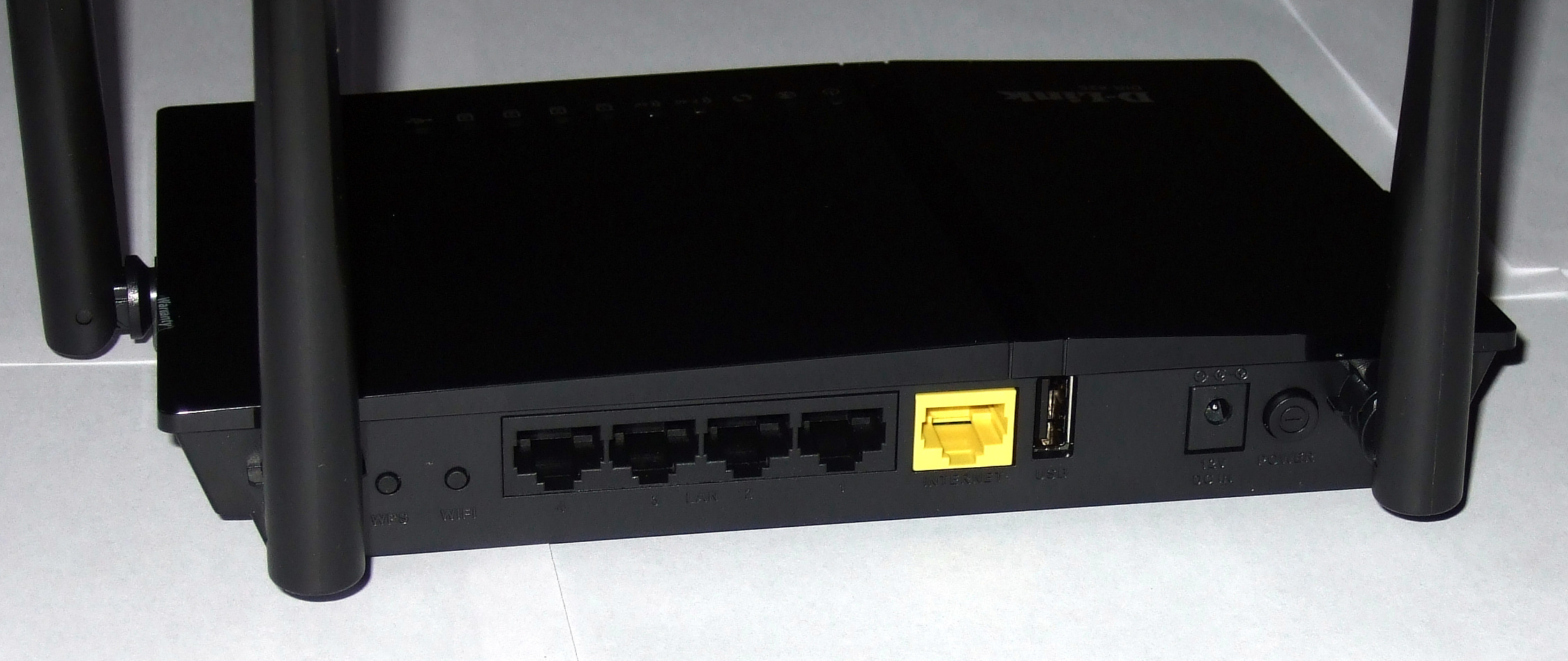

На задней панели (слева направо на фотографии) расположены:

• кнопки WPS и Wi-Fi;
• 4 порта LAN;
• порт «Internet» (WAN);
• порт USB;
• на некотором отдалении – вход питания (12 вольт, 1,5А) и кнопка выключения.

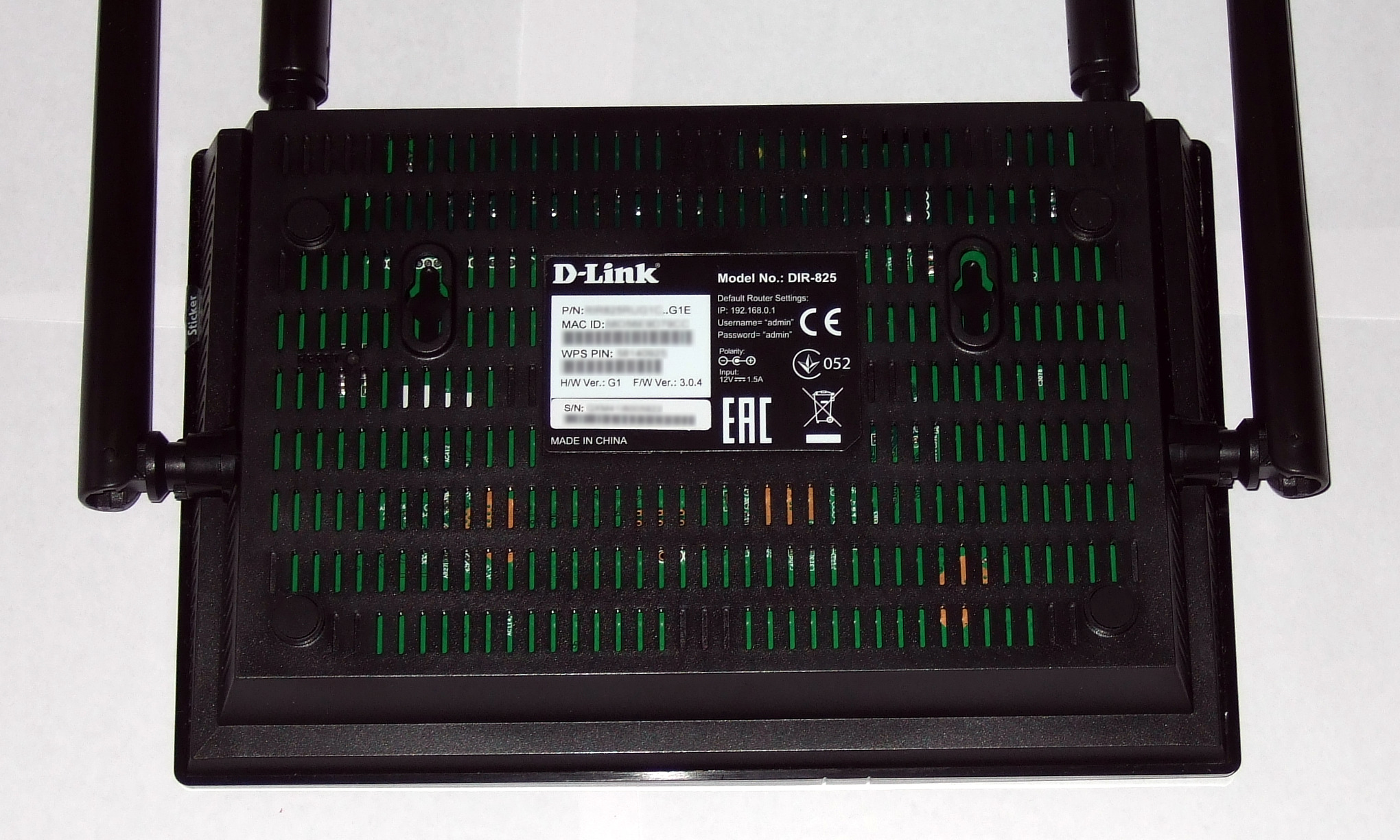

Надеюсь, про антенны не стоит упоминать. Если посмотреть снизу, то мы увидим просвечивающую сквозь решетку печатную плату, «волшебную» наклейку, включающую настройки роутера по умолчанию, и петли для размещения роутера на стене. Хорошо, когда такая возможность есть.



Вы видите кнопку сброса на заводские настройки? И я нет, а она – есть. На самом деле ее надо искать в районе левой (на фотографии) петли.

Технические характеристики

У роутеров этих самых характеристик – вагон и маленькая тележка. Основные, впрочем, я и так уже назвал – гигабитные порты Ethernet, Wi-Fi – 300 + 867 мегабит, наличие порта USB. Кстати D-Link в разное время выпускал (и выпускает) несколько различных 825-х роутеров, порой довольно существенно друг от друга отличающихся. Мой – DIR-825/AC/G1  (на странице значится как просто G). Что ж, поехали…

Аппаратное обеспечение:

• Процессор: RTL8197DN (660 МГц)
• Оперативная память: 64 MБ, DDR2
• Flash-память: 8 MБ, SPI
• Интерфейсы:
  • Порт WAN 10/100/1000BASE-T
  • 4 порта LAN 10/100/1000BASE-T
  • Порт USB 2.0
• Антенна: четыре внешние несъемные антенны с коэффициентом усиления 5 дБи
• Схема MIMO: 2 x 2

Программное обеспечение:

• Типы подключения WAN:
  • 3G, LTE
  • PPPoE (IPv4 и IPv6)
  • Статический IPv4 / Динамический IPv4
  • Статический IPv6 / Динамический IPv6
  • PPTP/L2TP + статический или динамический IP
• Сетевые функции (выборочно):
  • Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6
  • Автоматическое получение LAN IP-адреса (в режимах точки доступа, повторителя или клиента)
  • DNS relay
  • Dynamic DNS
  • Статическая IP-маршрутизация
  • Статическая IPv6-маршрутизация
  • IGMP Proxy
  • RIP
  • Поддержка UPnP IGD
  • Поддержка VLAN
  • Резервирование WAN
  • Настройка скорости, режима дуплекса и функции управления потоком (flow control) в режиме автоматического согласования
  • Ручная настройка скорости и режима дуплекса для каждого Ethernet-порта
  • Настройка максимальной скорости исходящего трафика для каждого порта маршрутизатора
  • Сегментация трафика между LAN-портами
• Функции межсетевого экрана:
  • Преобразование сетевых адресов (NAT)
  • Контроль состояния соединений (SPI)
  • IP-фильтр
  • IPv6-фильтр
  • MAC-фильтр
  • URL-фильтр
  • DMZ-зона
  • Функция защиты от ARP- и DDoS-атак
  • Виртуальные серверы
  • Встроенный сервис контентной фильтрации Яндекс.DNS
• VPN:
  • IPsec/PPTP/L2TP/PPPoE pass-through
  • IPsec-туннель
• USB-модем:
  • Автоматическое подключение к доступному типу поддерживаемой сети (4G/3G/2G)
  • Автоматическая настройка соединения при подключении USB-модема
  • Включение/выключение проверки PIN-кода, смена PIN-кода
  • Поддержка «некоторых» моделей смартфонов под управлением ОС Android
• USB-накопитель:
  • Файловый браузер
  • Принт-сервер
  • Учетные записи для доступа к накопителю
  • Встроенный сервер Samba/FTP/DLNA
  • Встроенный torrent-клиент Transmission, возможность скачивания файлов на USB-накопитель и с него
• Управление (выборочно):
  • Локальный и удаленный доступ к настройкам по TELNET/WEB (HTTP/HTTPS)
  • Поддержка приложения D-Link Assistant2 для устройств под управлением ОС Android и iOS
  • Уведомление о проблемах с подключением и автоматическое перенаправление к настройкам
  • Обновление ПО маршрутизатора через web-интерфейс
  • Возможность передачи журнала событий на удаленный сервер или подключенный USB-накопитель
  • Утилиты ping и traceroute
  • Клиент TR-069

Параметры беспроводного модуля:

• Стандарты
  • IEEE 802.11a/n/ac
  • IEEE 802.11b/g/n
• Диапазон частот
  • 2400 ~ 2483,5 МГц
  • 5150 ~ 5350 МГц
  • 5650 ~ 5725 МГц
• Безопасность беспроводного соединения:
  • WEP
  • WPA/WPA2 (Personal/Enterprise)
  • МАС-фильтр
  • WPS (PBC/PIN)
• Дополнительные функции (выборочно):
  • Режим «клиент»
  • WMM (Wi-Fi QoS)
  • Интеллектуальное распределение Wi-Fi-клиентов
  • Гостевая Wi-Fi-сеть / поддержка MBSSID
  • Ограничение скорости для беспроводной сети/отдельного MAC-адреса
  • Периодическое сканирование каналов, автоматический переход на более свободный канал
  • Поддержка TX Beamforming для стандартов 802.11ac (5 ГГц) и 802.11n (2,4 ГГц)
  • Автоматическое согласование ширины канала с условиями окружающей среды (20/40 Coexistence)
• Скорость беспроводного соединения :
  • IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
  • IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
  • IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
  • IEEE 802.11n (2,4 ГГц/5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
  • IEEE 802.11ac (5 ГГц): от 6,5 до 867 Мбит/с (от MCS0 до MSC9)

Выходную мощность передатчика и чувствительность приемника я бессовестным образом позволяю себе не цитировать – там простыня на несколько экранов.

Фух. Пожалуй осталось лишь добавить, что по мнению производителя размеры роутера составляют 200 x 132 x 50 мм (очевидно без антенн), а вес – 360 грамм.

Веб-интерфейс

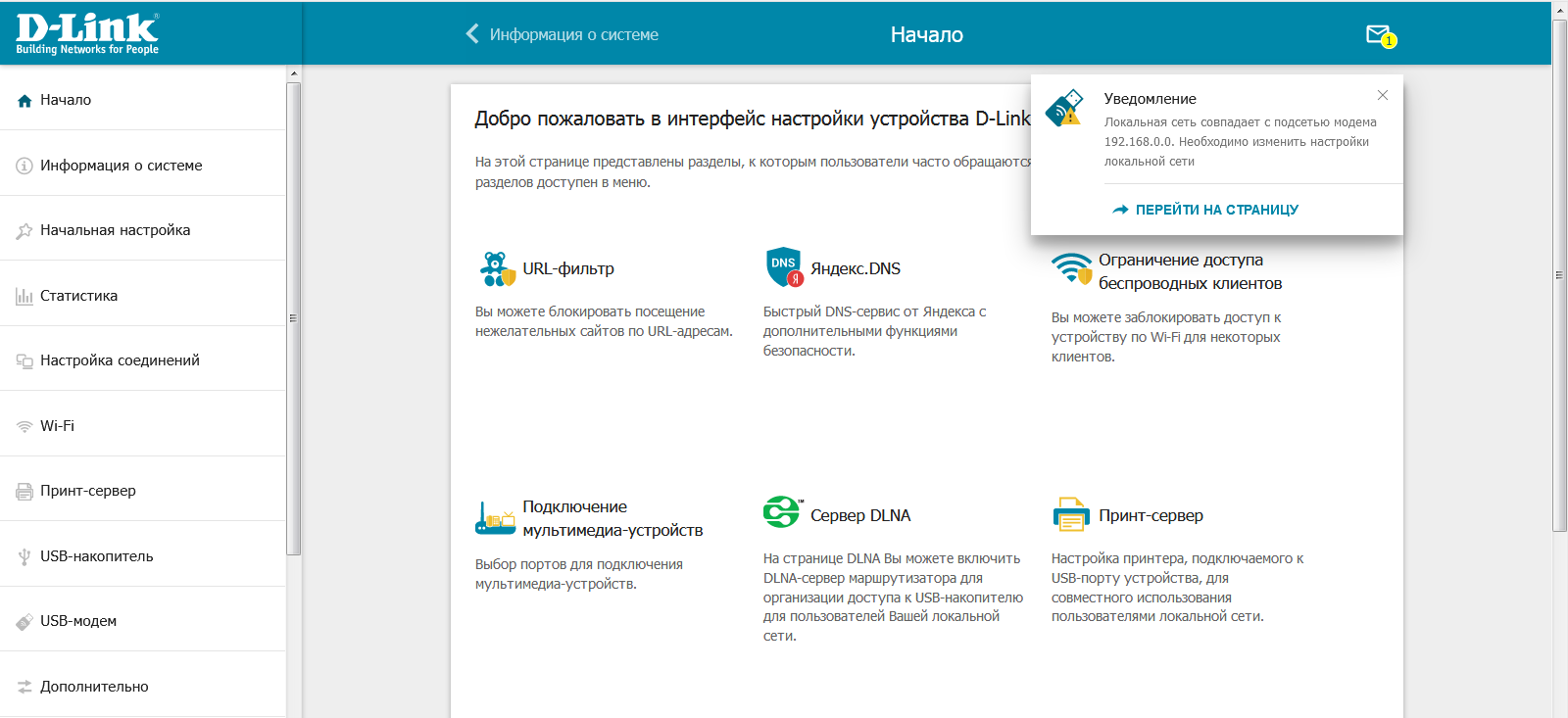

При первом включении нас обзывают называют «уважаемым абонентом» и безальтернативно предлагают запустить мастер настройки. Впрочем достаточно выбрать язык и сразу же перейти в расширенные настройки, т.е. собственно в панель управления.

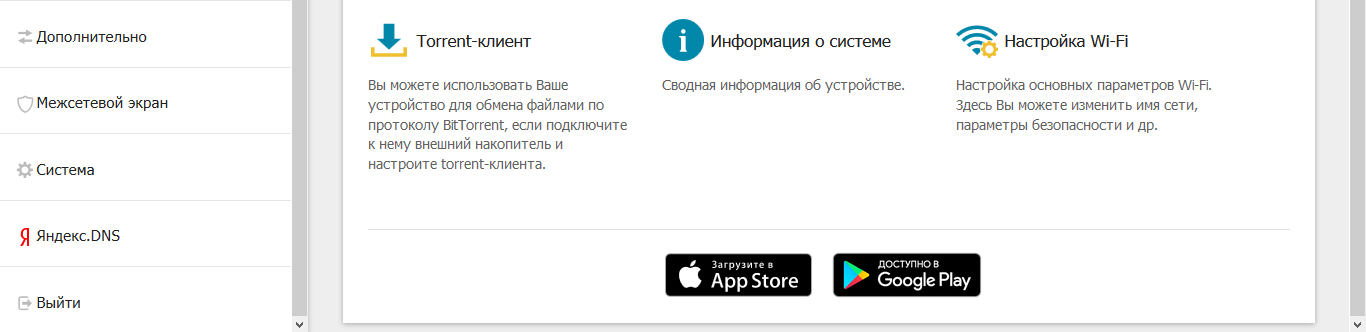

Нижняя часть главной страницы и меню выглядит примерно так:



Загвоздка в том, что первый скриншот я сделал непосредственно при первоначальной настройке, а второй – при подготовке статьи. В итоге получился какой-то «кадавр» из разных браузеров и версий прошивки. Внимательный читатель обратил внимание, что мой роутер поставлялся с прошивкой версии 3.0.4, поэтому большинство скриншотов приведено на ее основе. Хотя в «прилетевшей» позже 3.0.6 внешне практически ничего не изменилось, были ли ссылки на мобильные приложения в прошивке 3.0.4 – не помню.

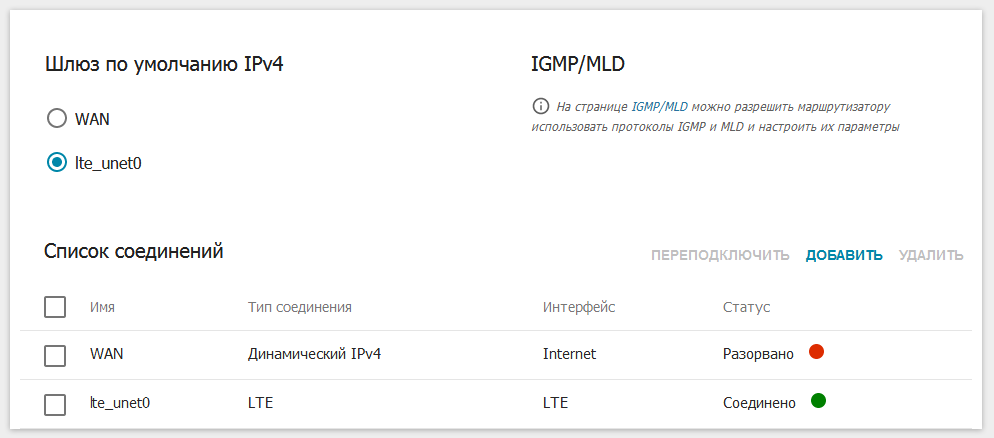

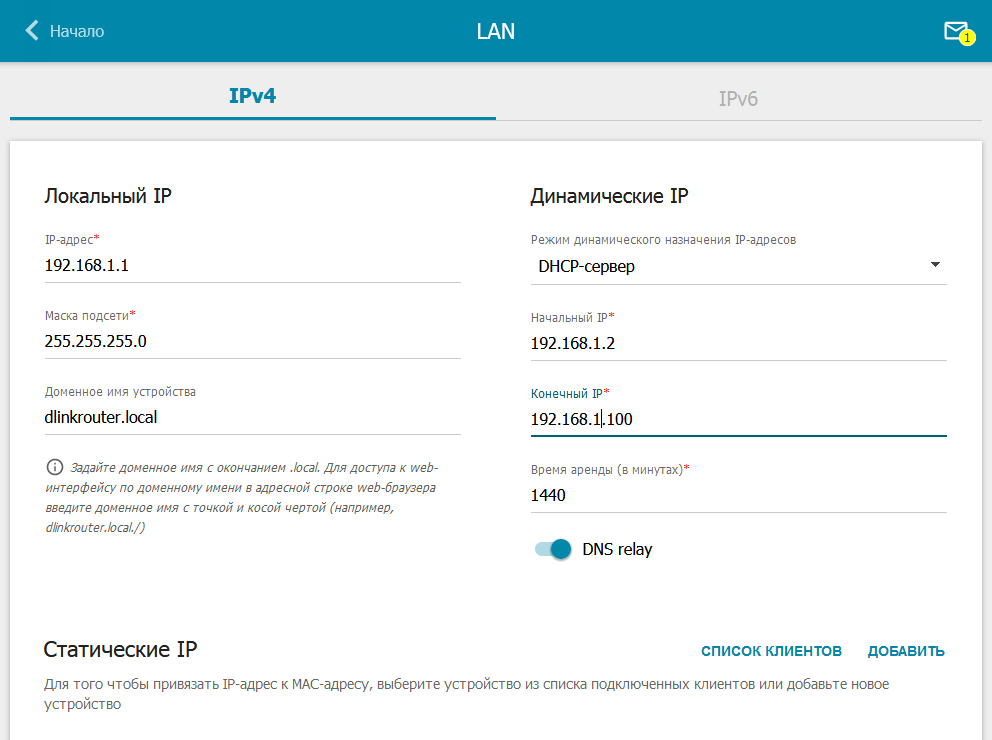

Поскольку я начал настраивать роутер под 4G-модем (который тоже роутер), возник конфликт IP-адресов (о чем нам и сообщает уведомление на скриншоте главной). Перенастроим локальный адрес на 192.168.1.1:



Если честно, по большому счету на этом настройка роутера закончена, поскольку WAN в случае модема трогать не нужно:

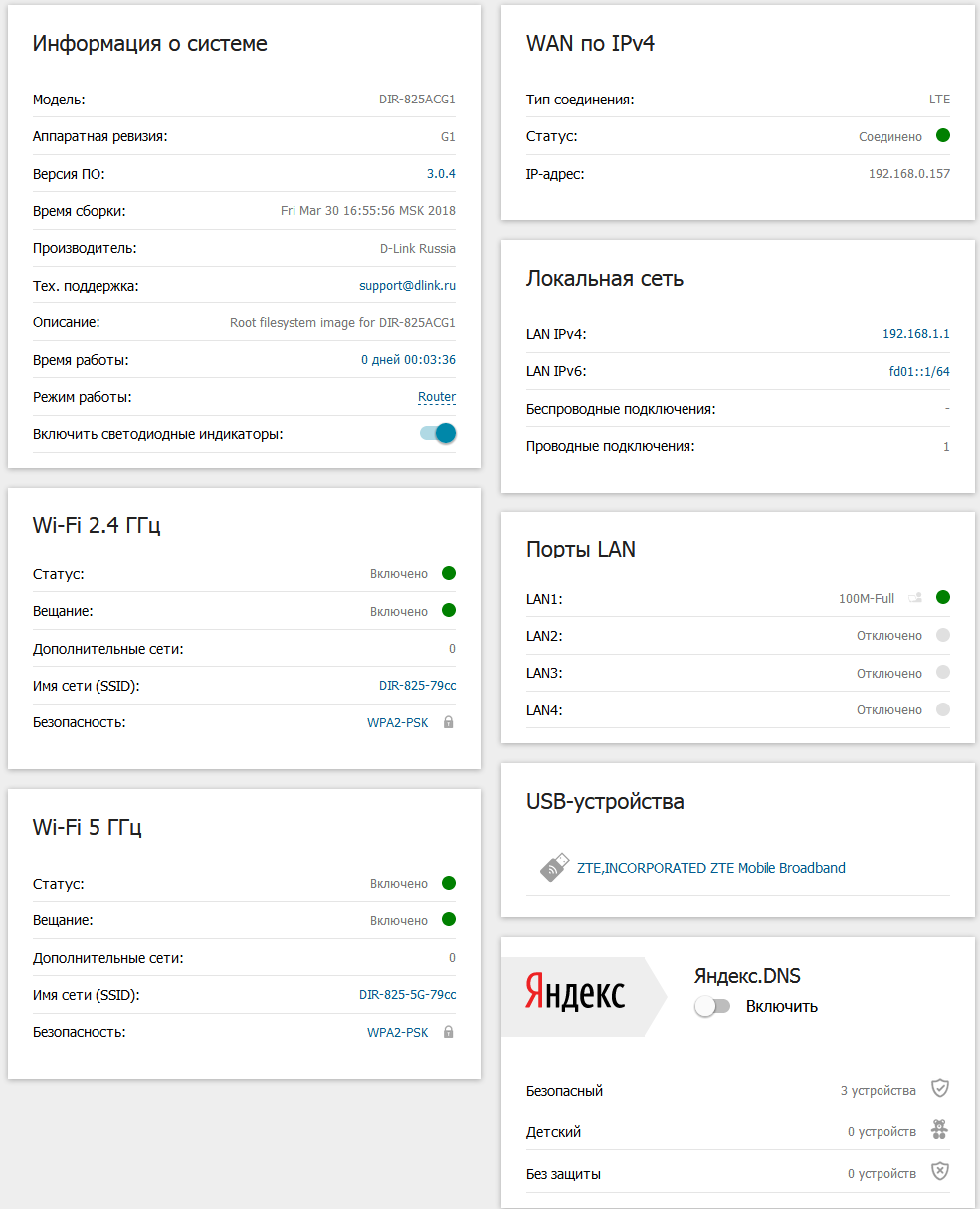

Посмотрим информацию о системе:

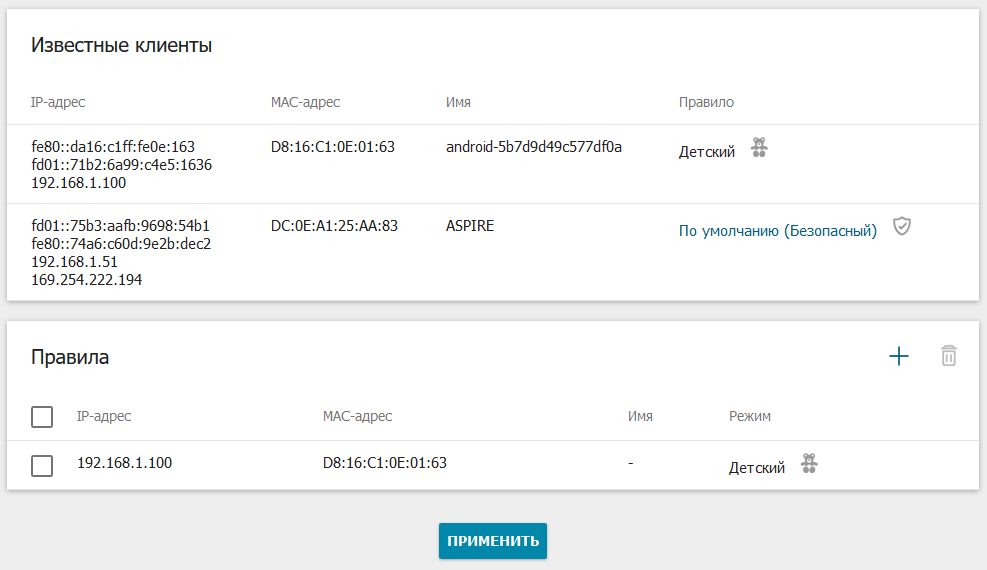

Здесь как раз и размещается ранее упомянутая настройка выключения индикаторов, ну и без Яндекс.DNS не обошлось. Раз уж об этом заговорили – уникальность заключается в том, что при активизации этой функции можно каждому устройству в сети назначить собственный уровень защиты.

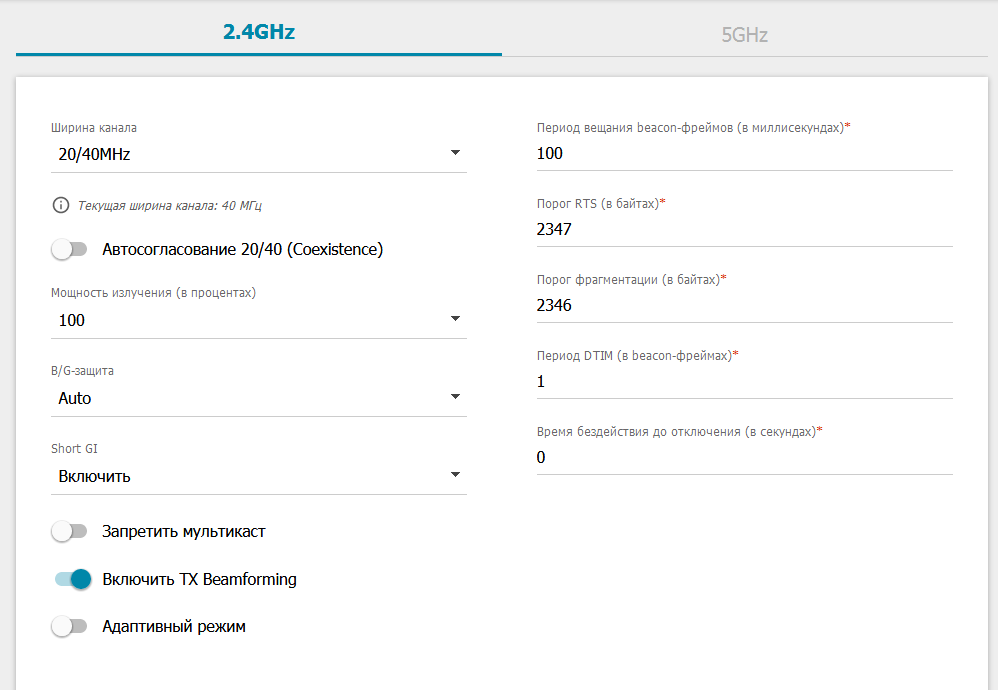

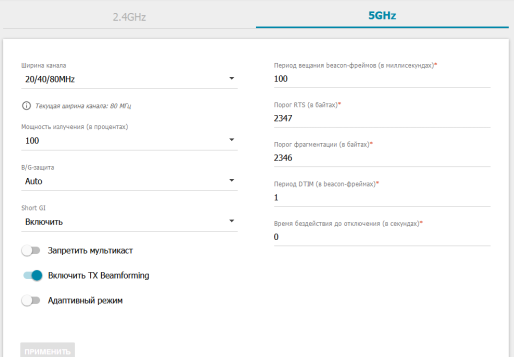

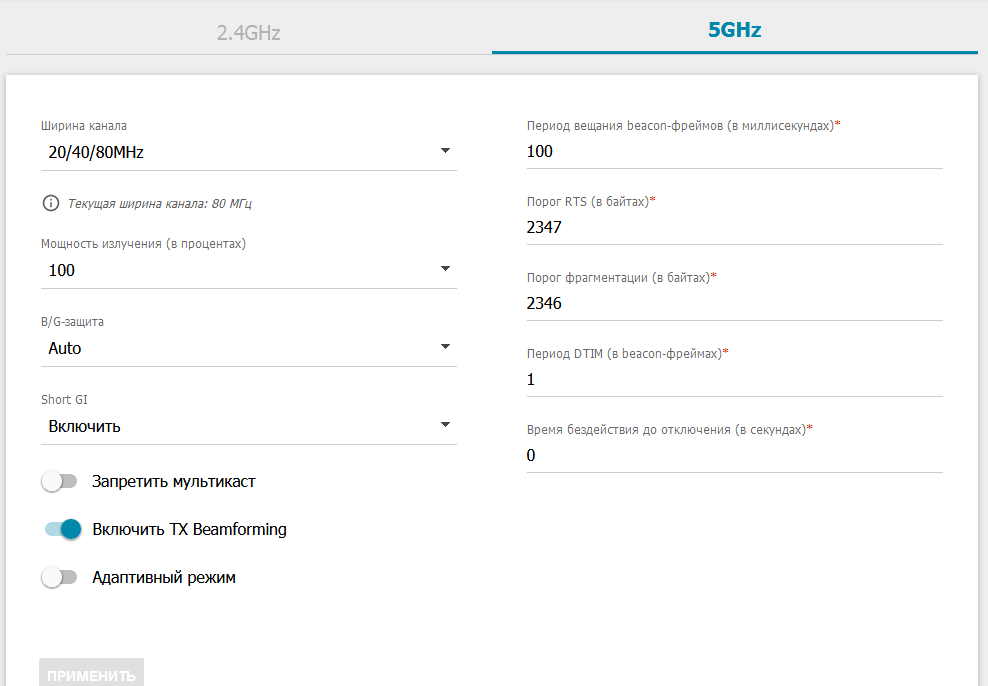

Что касается настройки Wi-Fi, думаю более интересными выглядят дополнительные настройки, где можно увидеть упомянутые среди технических характеристик функции автосогласования ширины канала (20/40 МГц) для сети 2,4 ГГц (так называемое «сосуществование») и TX Beamforming для обеих частот сети. Жаль только, что первая функция по умолчанию выключена, в многоквартирных домах было бы актуально.

TX Beamforming, как я понял, обеспечивает более направленную форму сигнала в сторону подключенных устройств. Неясно, впрочем, как оно работает в сети 2,4ГГц, поскольку по стандарту такая штука появилась лишь в 802.11ac (5 ГГц).

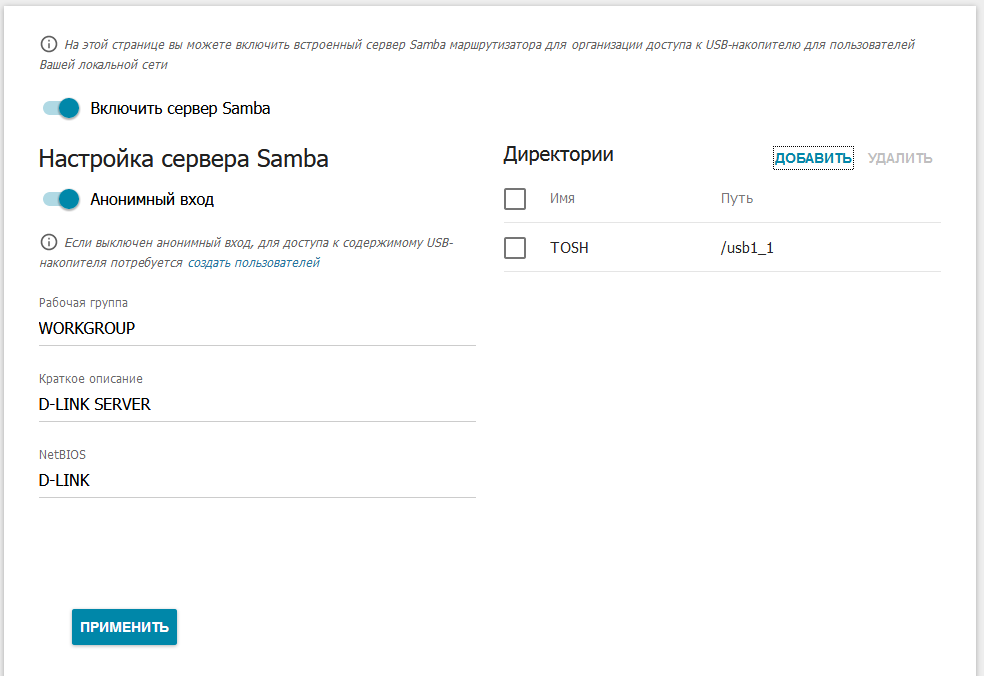

В роутере имеется возможность организации файлового сервера по протоколам Samba (т.е. Windows Network), FTP и DLNA. На пробу подключил флешку на 32 гига (отформатированную, кстати, в NTFS) и расшарил по Самбе:



В связи с коронавирусом, удаленкой и сопутствующей самоизоляцией, должен предупредить, что по умолчанию трафик VPN в роутере блокируется. Мне пришлось включить проброс PPTP, ни за что не догадаетесь, куда они это запрятали (Дополнительно – ALG/Passtrough):

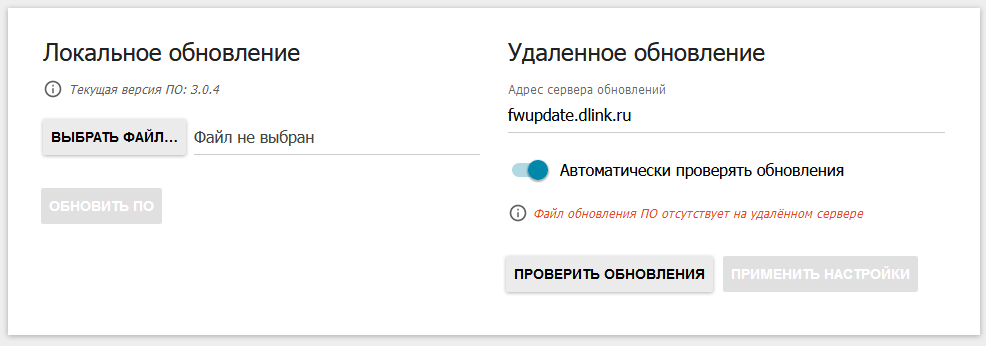

В заключение беглого знакомства с веб-интерфейсом хотел бы отметить функцию автоматического обновления прошивки. Собственно говоря, обновление с 3.0.4 до 3.0.6 произошло именно таким способом.

На момент снятия скриншота обновлений прошивки действительно еще не выходило

Итак, веб-интерфейс по-моему выглядит весьма приятно, а возможности роутера простираются далеко за пределы домашних потребностей.

Опыт использования

Наконец-то добрались до самого главного, ради чего все это и затевалось – как оно работает у меня на даче. И, скажу я вам, в анонсе содержался жирный спойлер – гигабит и 5 ГГц действительно оказались по большому счету невостребованными.

Мобильный интернет

Почему не особо востребован гигабит – понятно, мобильный интернет до таких скоростей пока не дорос (хотя формально мой модем поддерживает 150 мегабит/с на скачивание, так что тут еще смотря как посмотреть), не говоря уже о реальной скорости в нашем товариществе. Два года назад каким-то чудом я умудрился намерить аж 9 мегабит. Может, конечно, народ тогда еще не «прочухал», или «звезды сошлись»? Сейчас если Йота (или все-таки Мегафон?) даст больше мегабита, то это, считай, праздник. Реально можно рассчитывать на 300-600 килобит, ну такое себе, согласитесь.



Кстати про модемы – формально ZTE MF79 не был указан как совместимый, но, как мы увидели ранее, никаких проблем с ним не возникло. Так же как и со «старинным» Huawei E171 (впрочем он-то как раз в официальном списке значился), разве что надо было подкорректировать настройки WAN - добавилось новое подключение, и когда я обратно подключил ZTE, потребовалось вручную выбрать lte_unet0.

Помните, я говорил, что с модемом проблем не возникло? Вообще-то это не совсем так. Дело в том, что выход USB по питанию у роутера в лучшем случае стандартный (0,5A, а скорее всего даже еще меньше, как мы увидим далее). В результате, как только модем включал свою точку доступа Wi-Fi, питание отрубалось и все начиналось сначала.  Что ж, я не стал настаивать и отключил Wi-Fi в модеме. Оно и логично – все равно Wi-Fi предполагалось раздавать с роутера (который сабж).

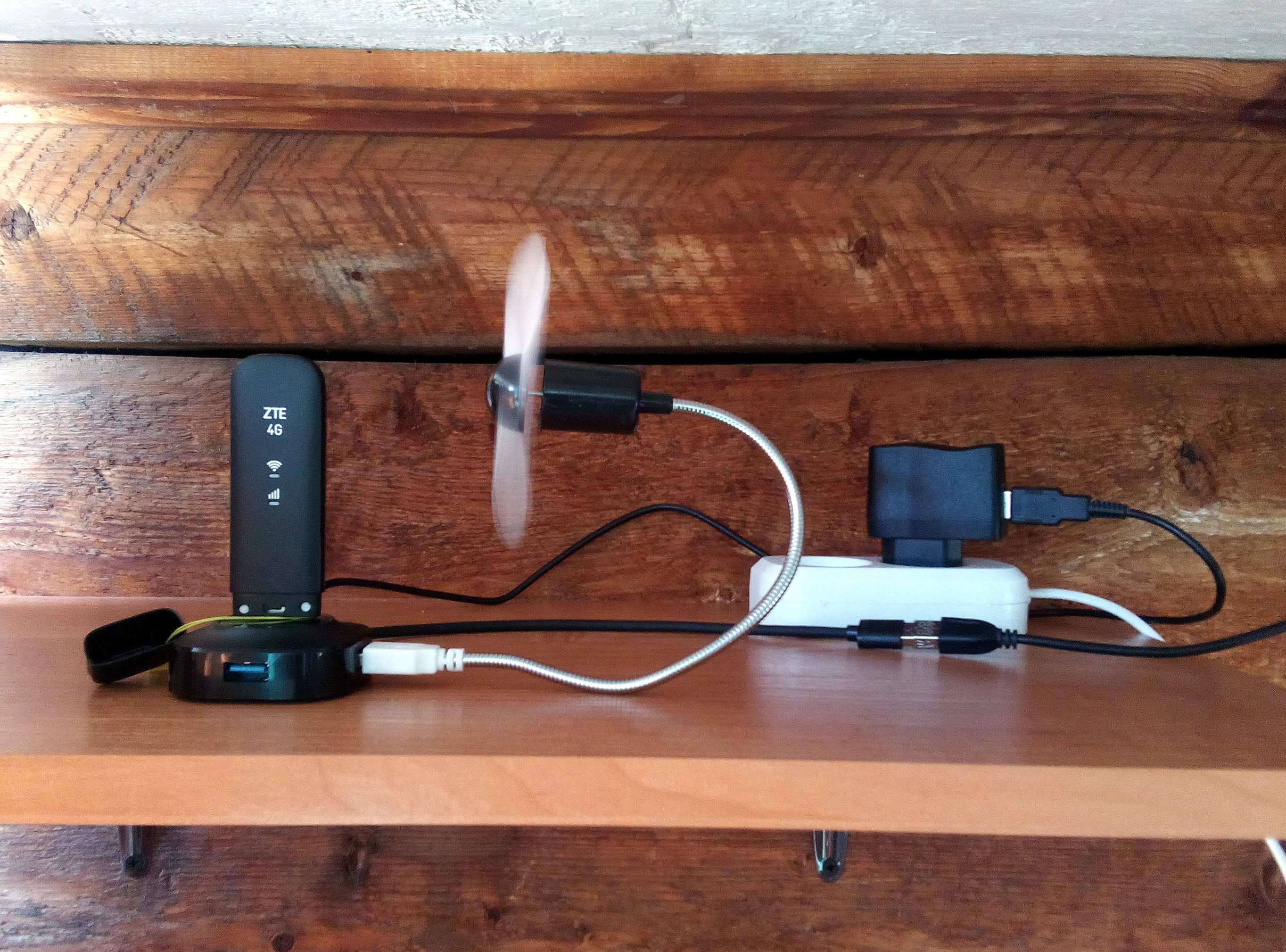

Отчасти из-за потенциального недостатка питания, отчасти из-за опасений, связанных с нагревом модема во время работы, а также из-за желания еще чуть-чуть приподнять модем, я задумал некую конструкцию из активного USB-хаба и USB-вентилятора. Для реализации идеи заказал все на «Алике», после чего очень огорчился, когда увидел практически такой же вентилятор в Фикс-прайсе за 55 рублей. Заказал-то почти за 200, да он еще и пришел к тому же весь помятый. Наверное проще было вообще настольный вентилятор купить и не париться.



Как видите, я сделал полку почти под самым потолком возле окна, чтобы сигнал проходил наилучшим образом. Конструкция, в принципе, работоспособна – роутер модем видит, вентилятор «жужжит». В веб-интерфейсе 5 делений (примерно -95 dBm, а то и все -92), такого даже у меня дома не бывает! «Зато» скорости как не было, так и нет.

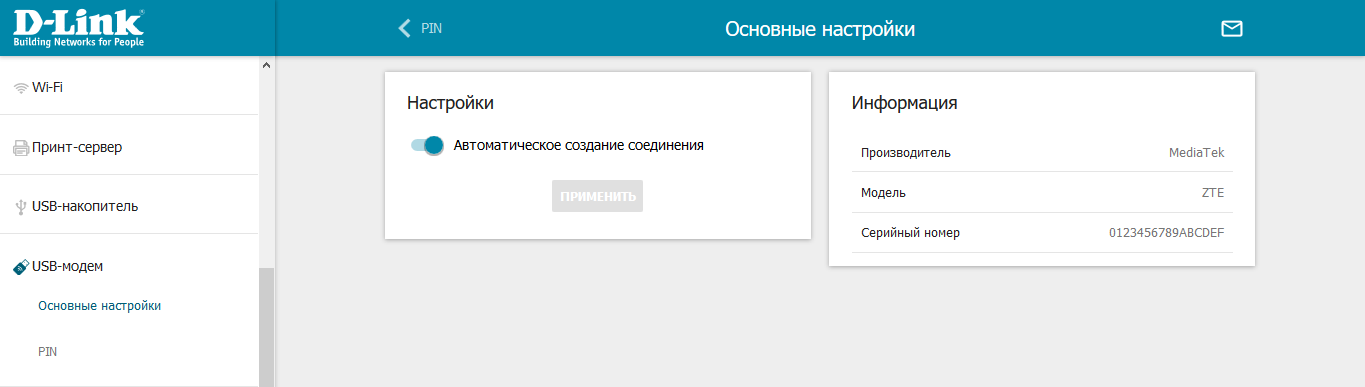

Что касается поддержки роутером «некоторых» моделей Андроидов, то мой «секретный» ZTE Blade A210 оказался в их числе (во всяком случае с прошивкой 3.0.6, насчет 3.0.4 – не уверен).

Серийный номер действительно так отображается

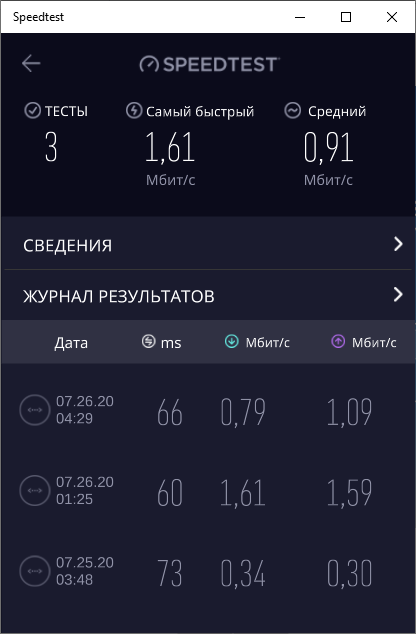

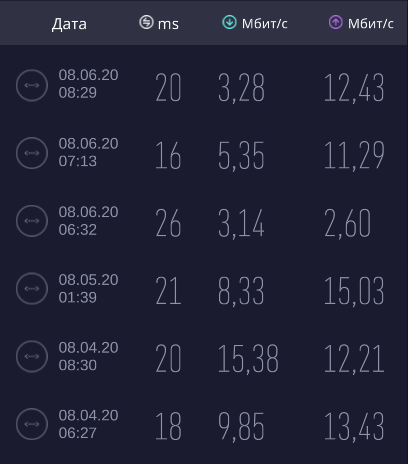

С телефоном дело, вообще-то, пошло намного лучше, поскольку в отличие от Мегафона или Йоты скорость у Билайна у нас явно выше. А именно телефон потребовался для того, чтобы пользоваться тарифом с безлимитным интернетом без ограничения скорости. Такая вот странная логика: если симка стоит в модеме, то скорость режется, а если телефон в режиме модема подключить к роутеру, то нет. А специальный «модемный» тариф примерно за такую же цену включает 60 гигабайт. Для поездок на дачу может и хватило бы, но раз телефон оказался совместимым с роутером, то отчего бы не взять «полноценный» безлимит, пусть и с невостребованным довеском в виде какого-то умопомрачительного для меня количества минут.



Итак, с мобильным интернетом у роутера все вроде бы неплохо, если не считать нюанса с особо прожорливыми модемами.

Wi-Fi

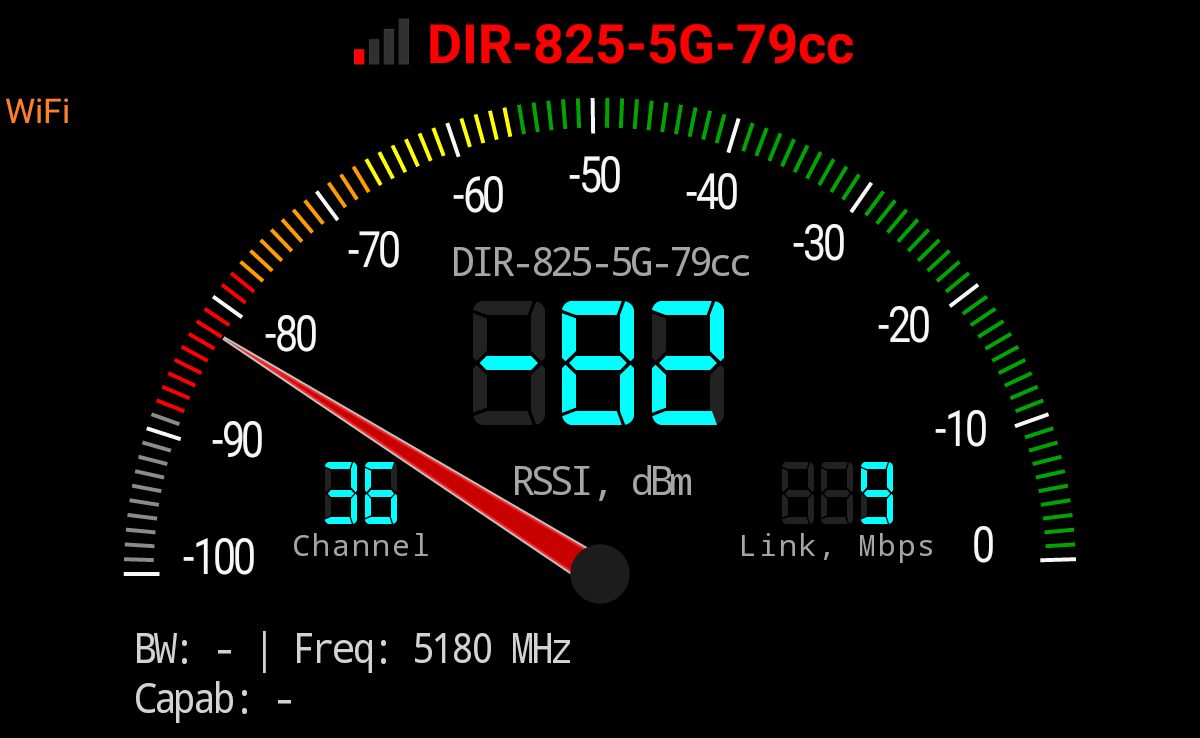

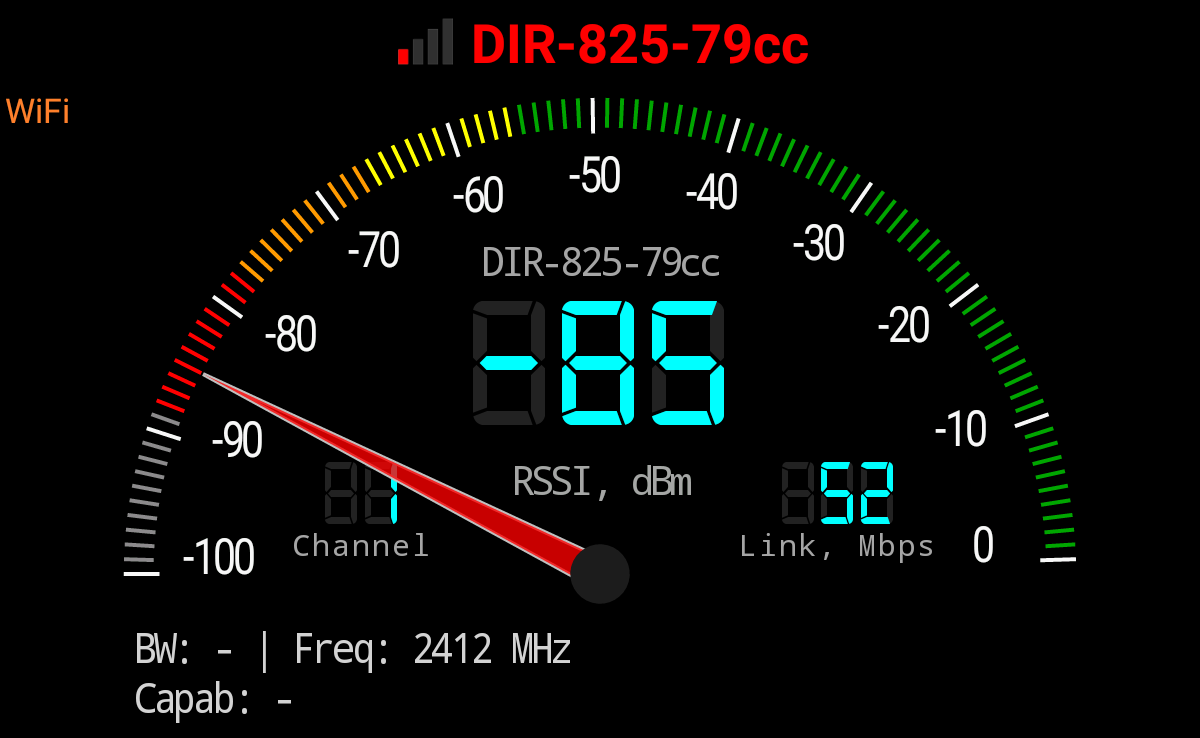

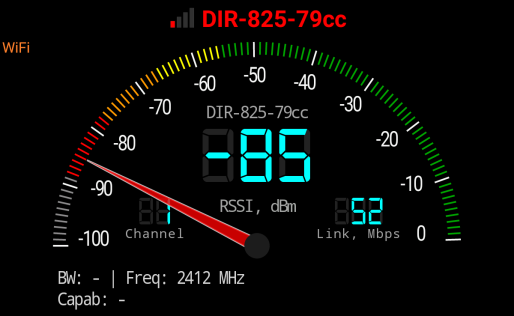

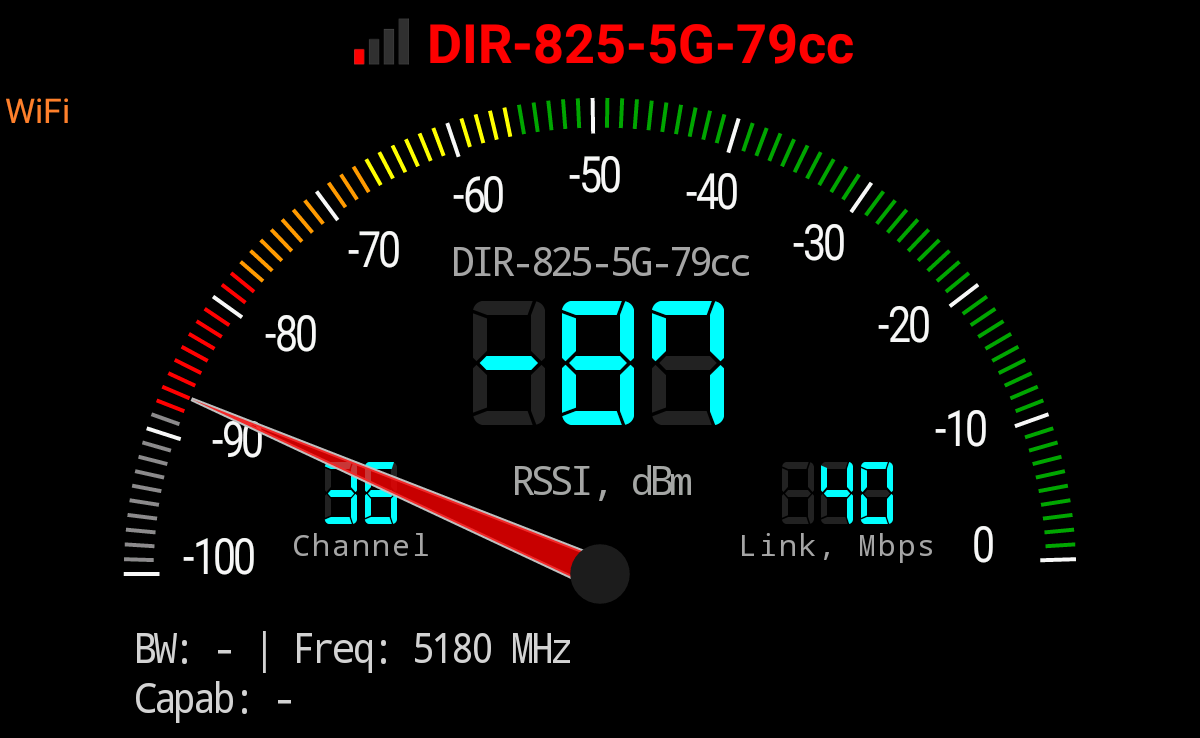

Что же касается Wi-Fi 5 ГГц, то здесь все просто до банальности. Садовый домик у нас двухэтажный, поэтому роутер отправился наверх (чтобы модем лучше… или даже вообще хоть как-то ловил). В итоге, кто бы мог подумать, радиосигнал не слишком-то хорошо проходит через «стандартные» потолочные плиты. На некоем диване, который получился стоящим «наискосок» от роутера, даже 2,4 ГГц ловит с трудом (впрочем это, пожалуй, наименее удачные скриншоты):

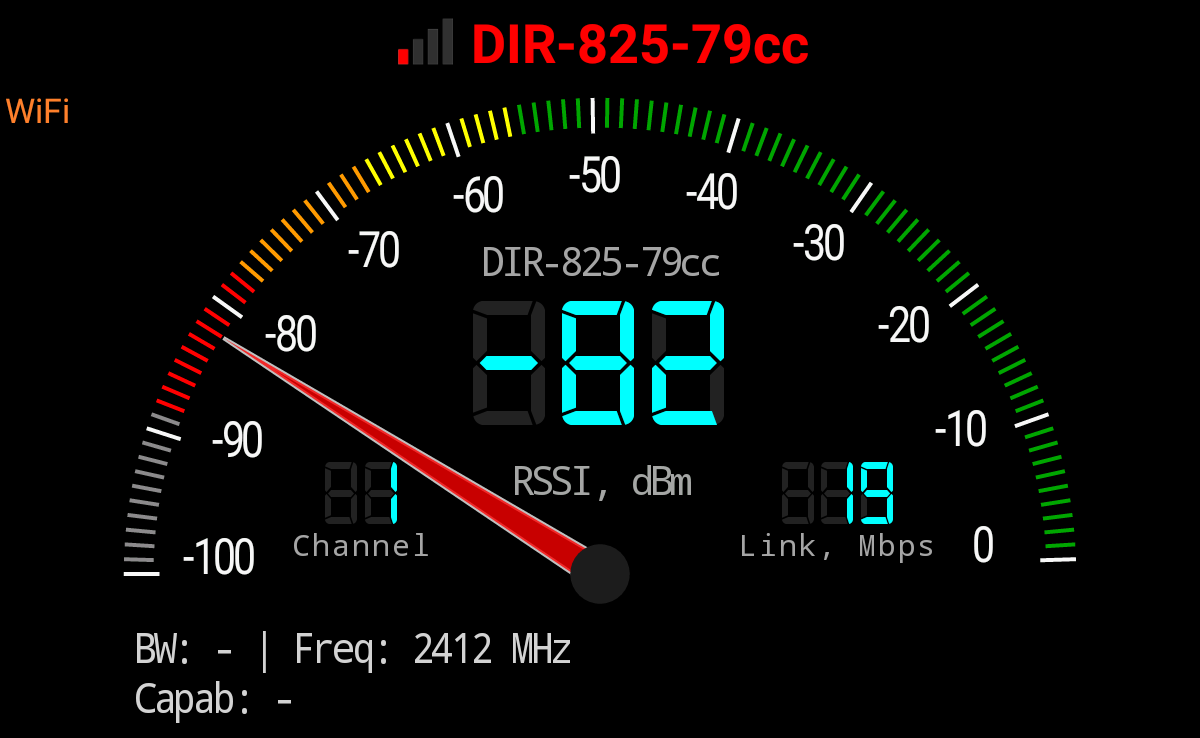

Преимуществом дачи, конечно, является свободный эфир, так что можно гордо занять 1 канал и 40 МГц. 5 ГГц же вообще где-то на гране фола:

На участке-то конечно ловит, но пока что 5 ГГц поддерживает только планшет, а с ним на улице не посидишь – экран жутко отсвечивает. Хотя по скриншотам так, наверное, не скажешь, но на частоте 2,4 ГГц подключение более стабильное, «пятерку» иногда вообще планшет терял. Также при работе двух частот была проблема в том, что планшет начинал метаться между точками доступа (хотя конечно можно было бы оставить сохраненной только точку 5G).

В общем подумал-подумал, да и отключил эти самые 5 ГГц до лучших времен. Если что, включить обратно не проблема, а если совсем уж приспичит, то можно и репитер организовать.

Отчасти предвосхищая подобную ситуацию, а отчасти из-за планов использования стационарного компьютера (хотя пока езжу с ноутбуком), я не поленился и протянул кабель со второго этажа на первый. Гигабит показывает, так что теоретически над кем-нибудь можно подшутить!

Подключение внешних жестких дисков

Заказывая хаб с возможностью подключения дополнительного питания, я подумывал и о подключении внешнего жесткого диска к роутеру. С этой точки зрения USB 2.0 конечно серьезно уступает следующему поколению, даже без учета скорости. С другой стороны, роутеры с портом USB 3.x «играют в своей лиге» - их стоимость, как я сейчас посмотрел, начинается в основном от 5 т.р.

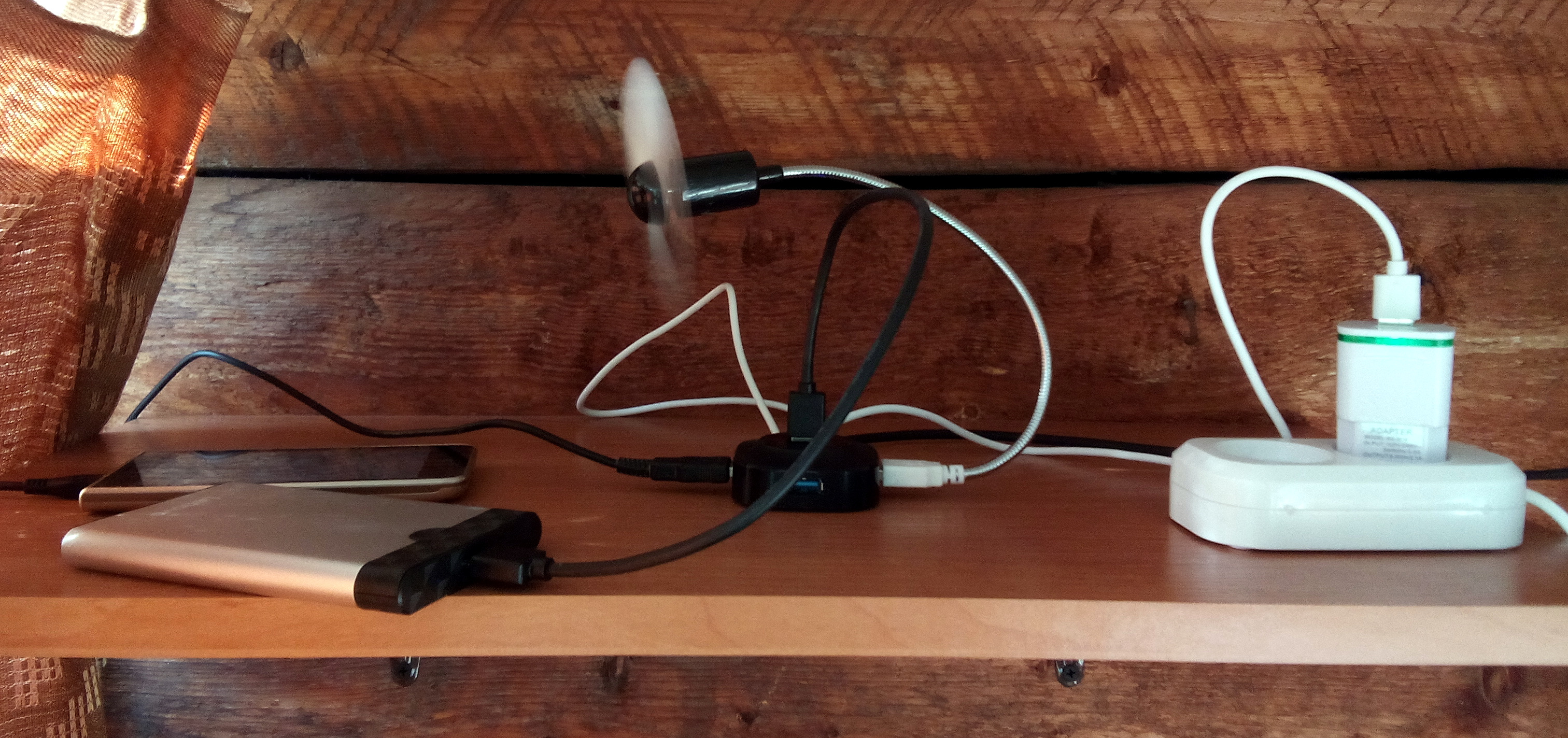

Я начал экспериментировать с заказанным параллельно с хабом внешним боксом Lenovo S-03:



Зарядник даже включил на 2 ампера, чтобы всем хватило. И таки с лихвой хватило – внезапно включился роутер, хотя я его еще не включил! Дважды косяк – производителя хаба (какой-то iMice судя по карточке товара) и роутера, поскольку оба поленились ограничить ток нужным направлением.

Что ж, надеюсь роутер я таким макаром не повредил, благо в принципе все работает: телефон в режиме модема и внешний жесткий диск определился. Вот только скорость копирования (по Samba) – 5 мегабайт в секунду. Надо бы 30-40 вообще-то!

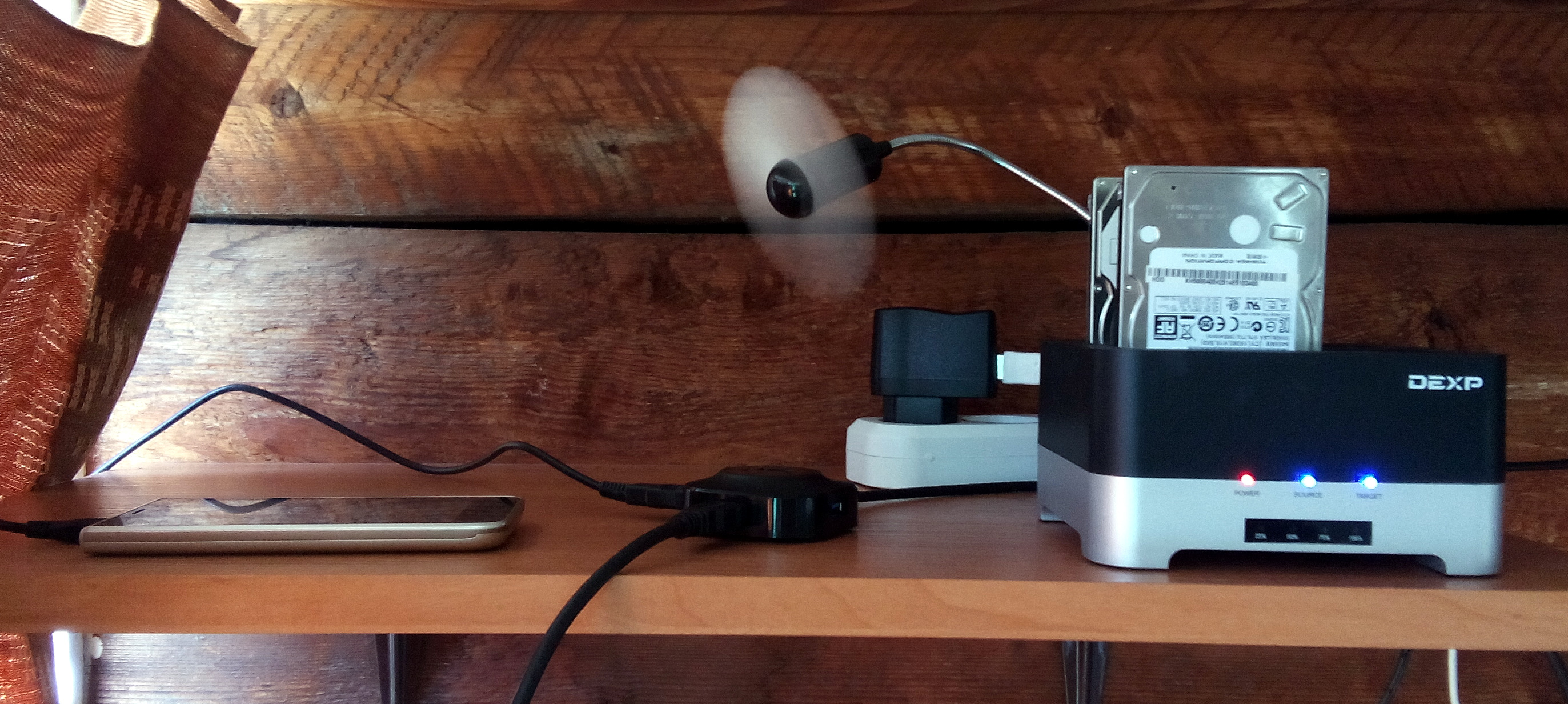

Я когда-то покупал док-станцию на два диска, она работает от собственного блока питания. Отключаем питание от хаба и усложняем задачу: в док-станцию ставим сразу два диска.



Вновь все определяется, это, конечно, не может не радовать. Вот только скорость опять 5 мегабайт?! Ладно, может быть всякие noname-хабы и удлинители USB из Ашана скорость режут? Нет, подключил док-станцию непосредственно к роутеру – вообще до 1 мегабайта «провалились».

Эээ, спишем подобный казус на какой-то глюк (или плохой контакт, не стал разбираться), однако скорость USB-порта в моем роутере явно оставляет желать лучшего – даже с флешками разгоняется где-то до 6-7 мегабайт, и то по FTP (кажется он работает чуть быстрее Самбы). Я думал, может быть дело в NTFS, но видимо нет – «скоростная» флешка была отформатирована в FAT32. Кстати exFAT и ext4 роутер не видит (даже такие эксперименты провел от «отчаяния»).

Если честно, новость конечно не из приятных – если 50-60 мегабит для модемов еще куда ни шло, то как на таких скоростях предполагается гонять всякие торренты с DLNA, совершенно непонятно.

Выводы

Отзывы на данный роутер, к моему удивлению, оказались диаметрально противоположными, в итоге рейтинг у модели оказался не слишком высоким. Думаю, это объясняется «сыростью» ранних версий прошивок, поскольку лично мне маршрутизатор весьма понравился. Жаль, что все отладили лишь на излете жизненного цикла.

Справедливости ради, пока что я его эксплуатирую «набегами» и через модем или телефон, и не могу сказать, как бы он повел себя при круглосуточной работе, скажем, через PPPoE. Явных недостатков для себя не выявил, за исключением работы порта USB – отчасти по питанию и совершенно точно по скорости он оставляет желать лучшего даже в рамках стандарта USB 2.0.
