Очень хорошая, на мой взгляд, материнская плата для сокета AMD FM2. Приобрел примерно за 3500 руб. в начале 2016 года для апгрейда домашнего сервера.

После того, как я решил строить вторую версию домашнего сервера на базе процессора AMD (остановился на A4-6320), выбор материнской платы сводился примерно к 1,5 факторам: MicroATX - поскольку использование плат расширений не предполагалось, ну и основным доводом в пользу данной модели стало наличие сразу 6 SATA-портов (у конкурентов было по 4). Хотя, если честно, установить 6 жестких дисков даже в стандартный корпус ATX довольно круто - скорее всего хватило бы и четырех портов. На данный момент в сервере установлено "всего" три диска, впрочем пора бы, наверное, добавить. smile

Комплект поставки, внешний вид

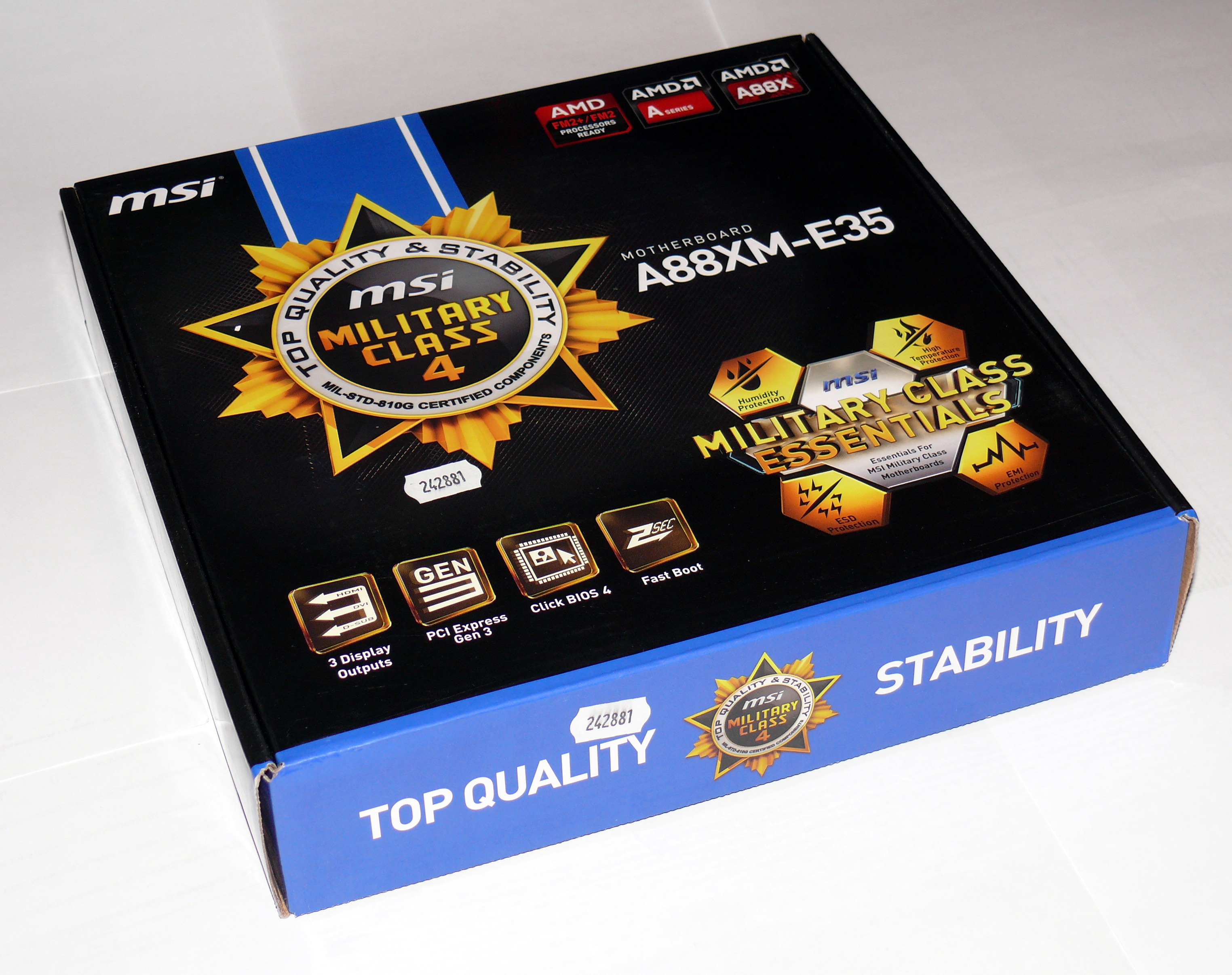

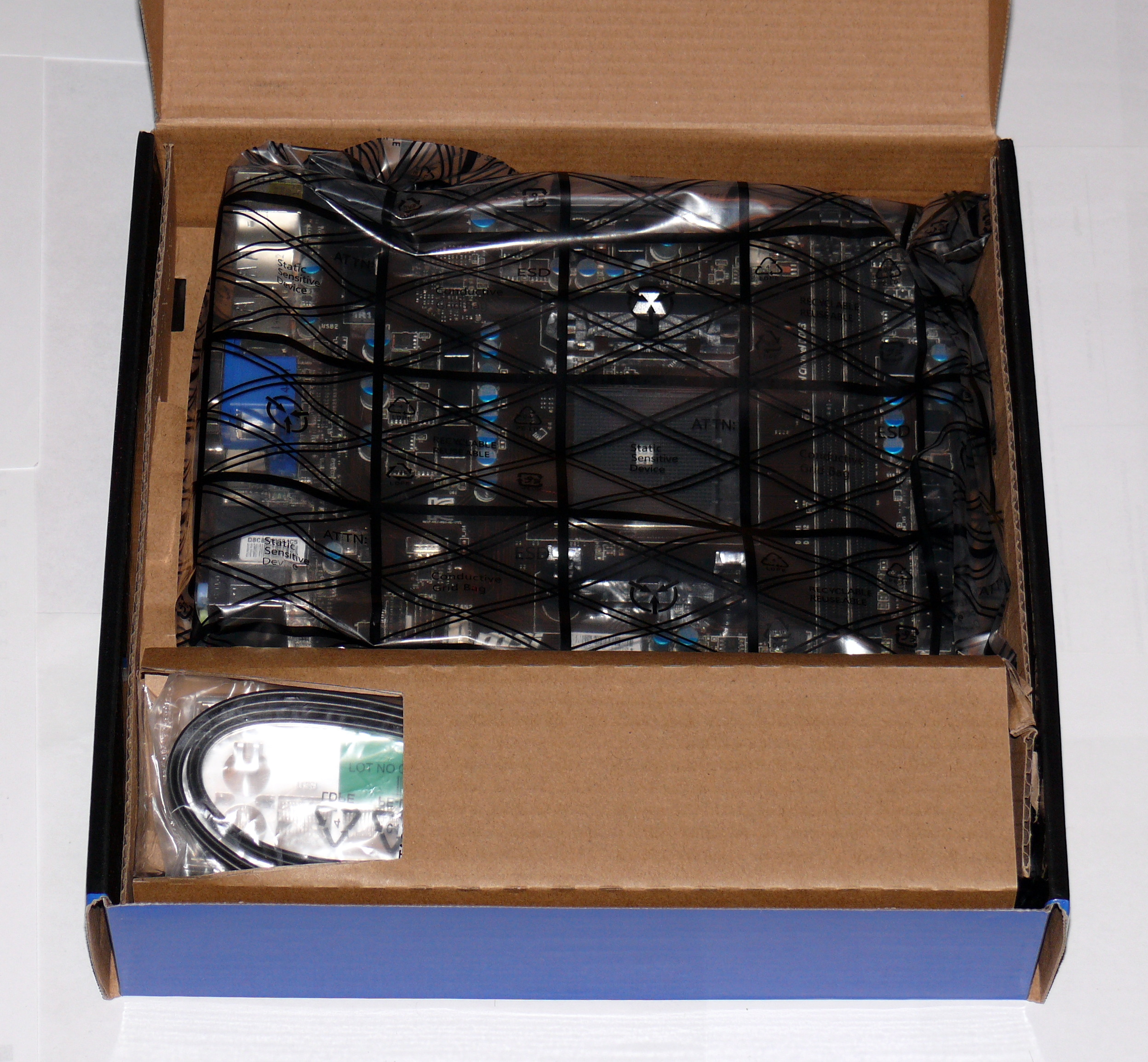

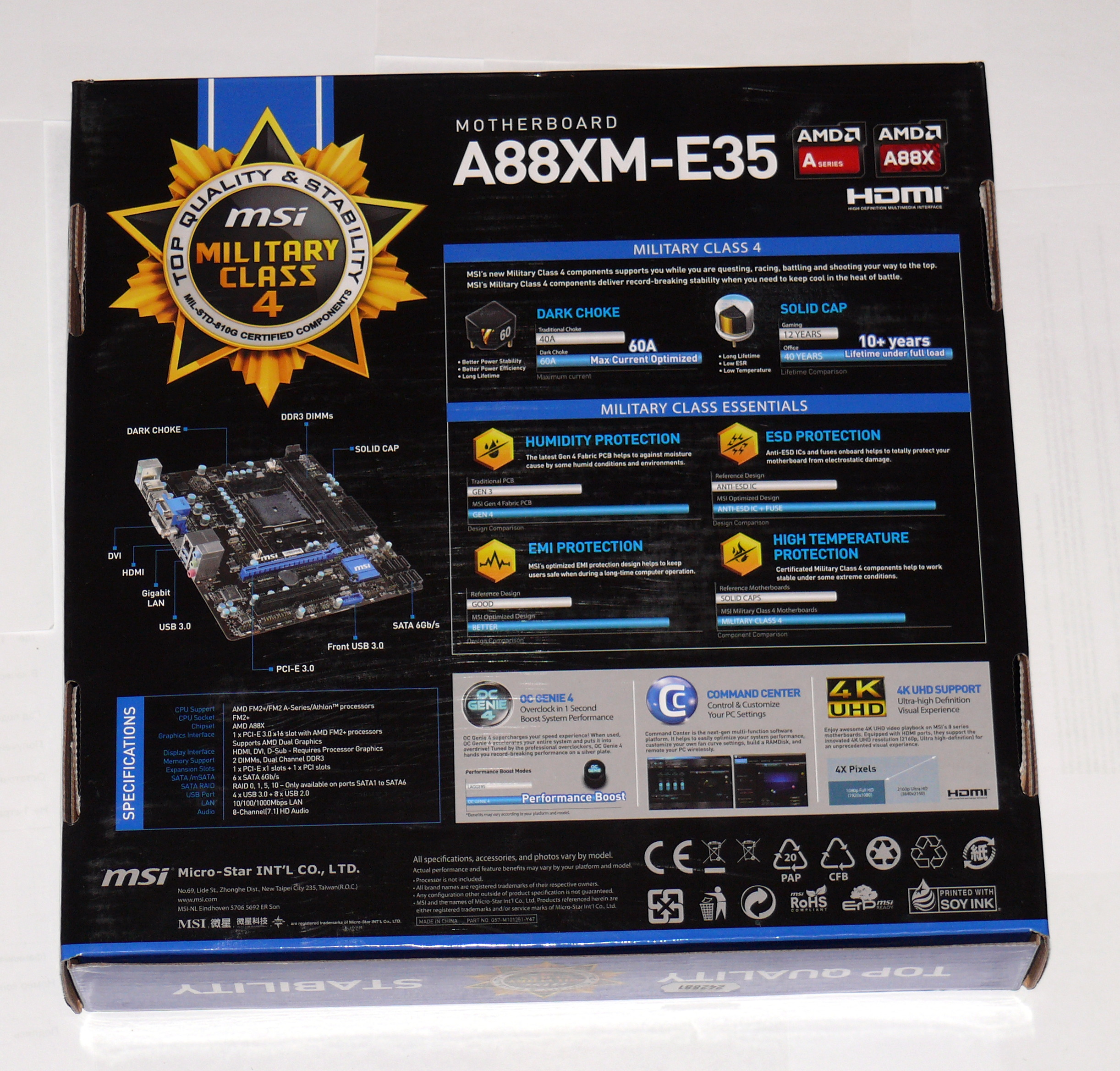

Плата поставлялась в стильной коробке, в оформлении которой в немалой степени делался акцент на применяемые "военные" компоненты 4-го класса. Впрочем схему платы с основными характеристиками с обратной стороны не забыли. Внутри коробки имелось отделение для аксессуаров.

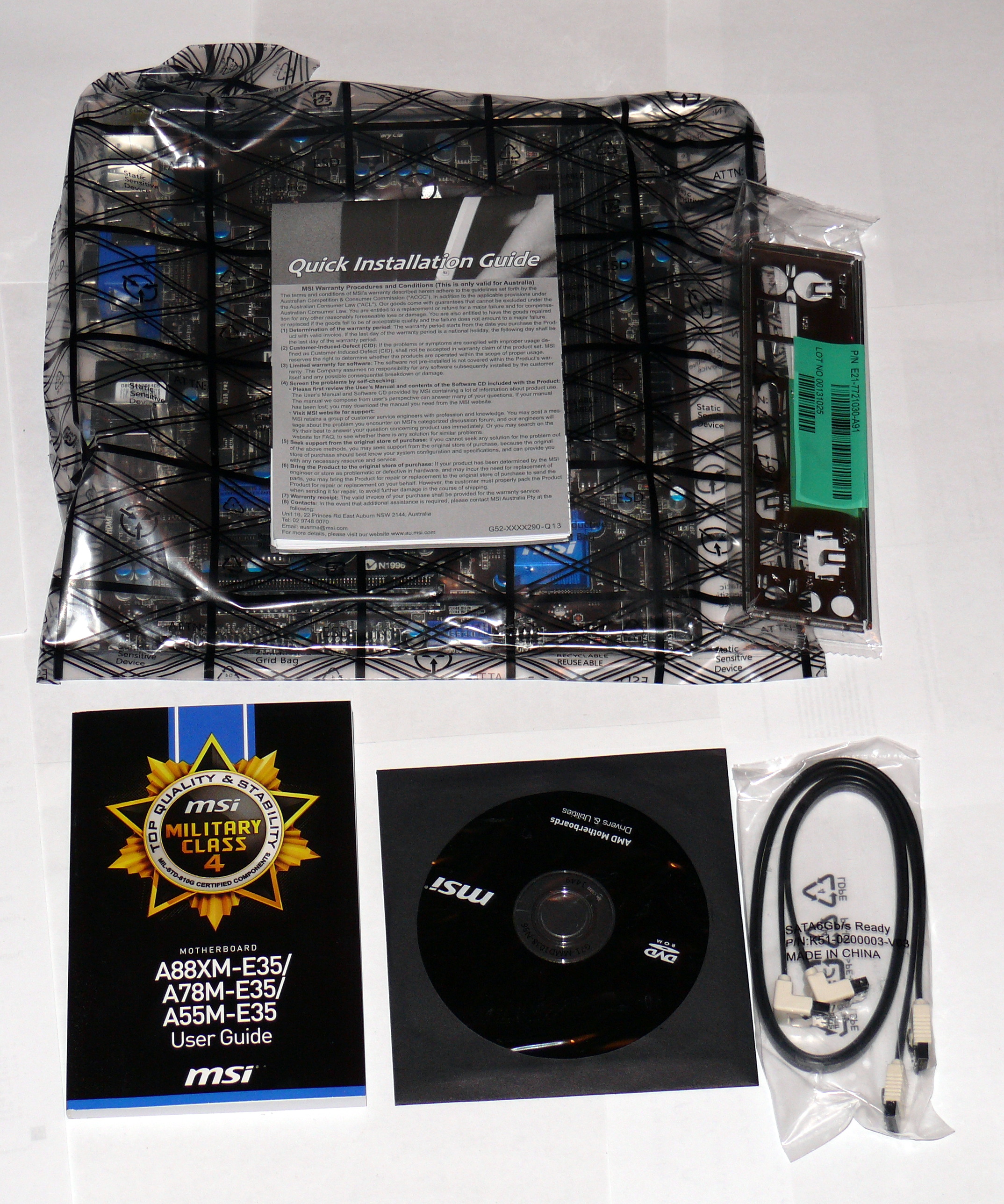

Комплект поставки был достаточно стандартный:

  • буклет по быстрой установке;
  • инструкция;
  • компакт-диск с программным обеспечением и драйверами;
  • заглушка на заднюю панель;
  • два кабеля SATA-600.

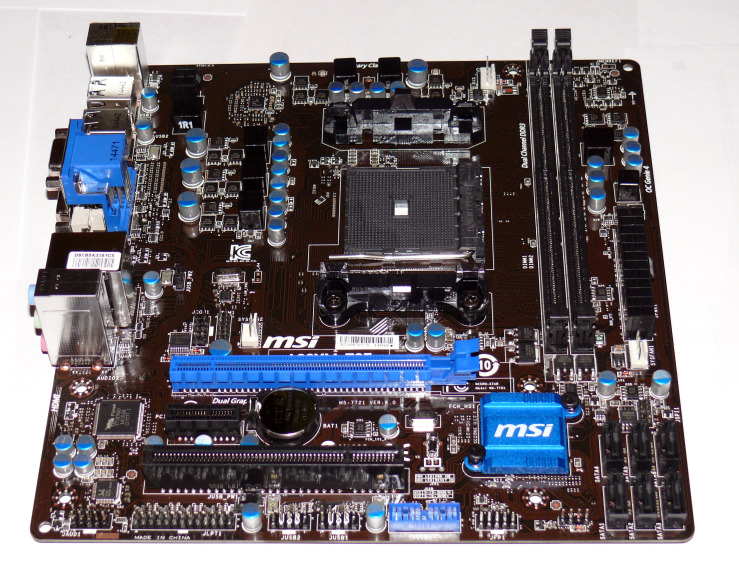

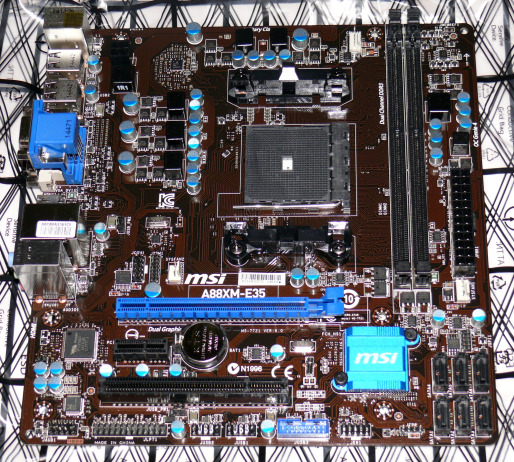

Разведена плата, на мой взгляд, достаточно удачно, какого-то нагромождения или особо неудачно расположенных элементов я не припоминаю. Вокруг процессорного разъема достаточно свободного места для установки нестандартных систем охлаждения. Наверное может возникнуть проблема с длинной и/или двухслотовой видеокартой, поскольку позади как будто находится разъем подключения "системного" вентилятора (SYSFAN1), а под слотом PCI-E 16x мало того, что имеется слот PCE-E 1x, так еще и разместили батарейку. Хотя непонятно, куда ее (батарейку) еще можно было деть. Обращает на себя внимание разъем PCI, а также всего два места под оперативную память. А больше и не надо! smile

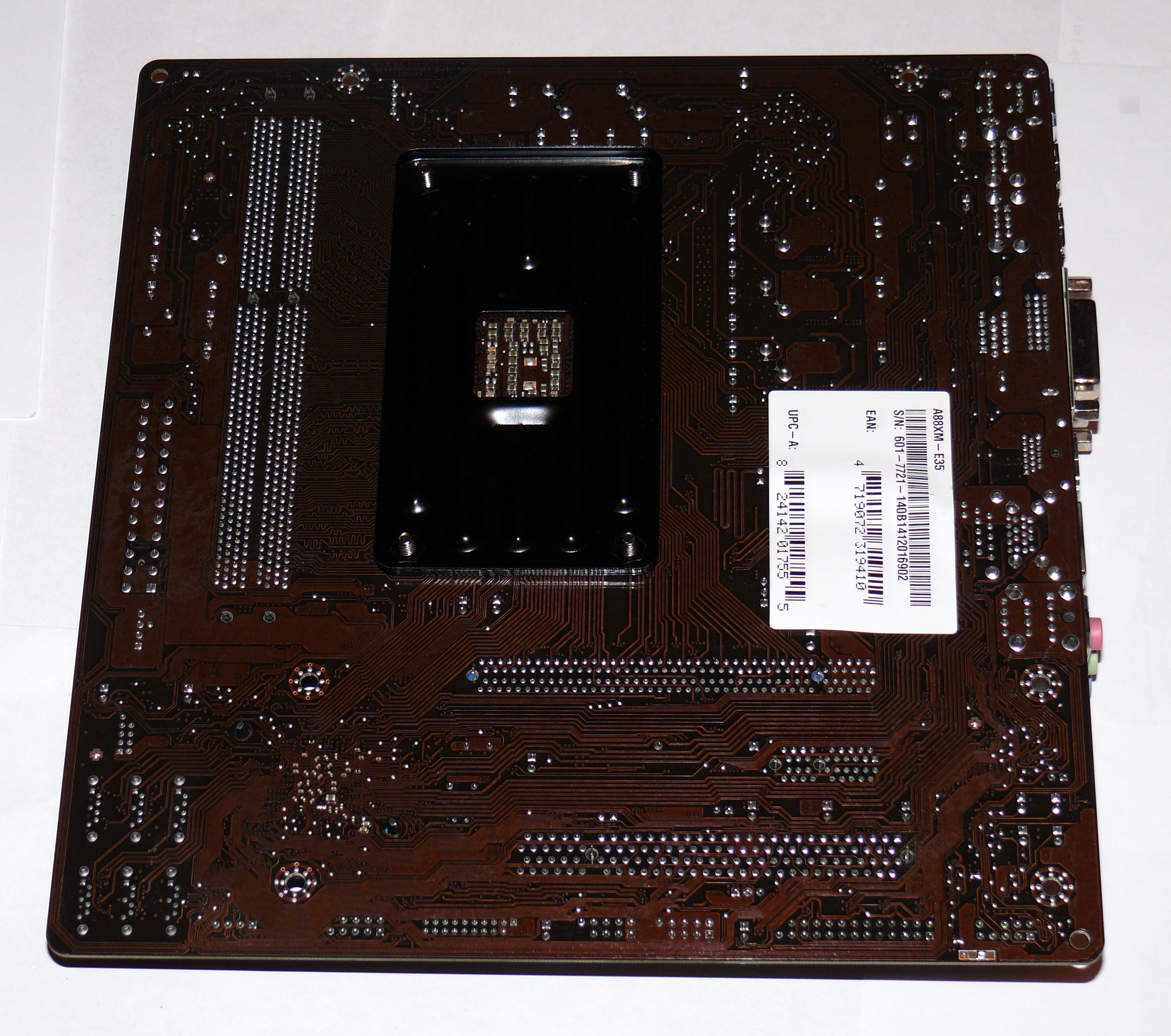

С обратной стороны есть пластина, необходимая для усиления процессорного разъема.

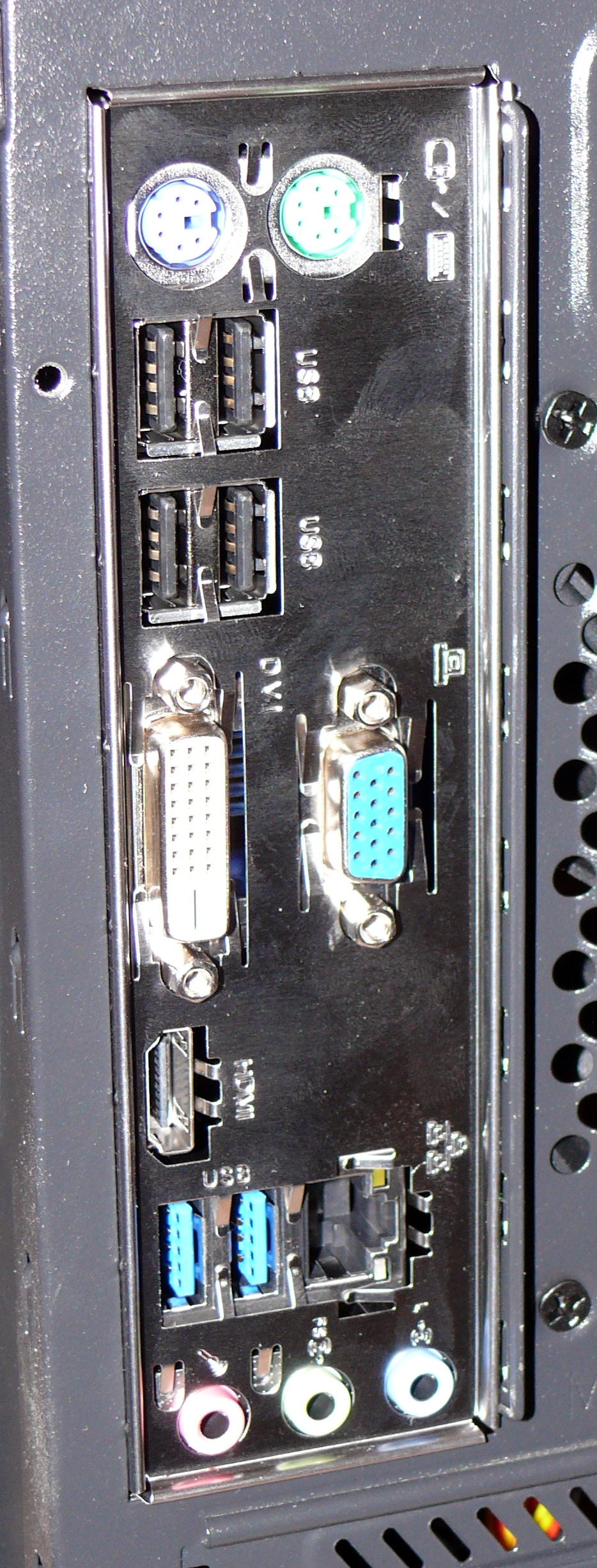

С выходами на задней панели практически все хорошо - раздельные порты PS/2, 4 USB 2.0, 2 USB 3.0, VGA, DVI, HDMI (интересно наличие сразу трех выводов на мониторы), LAN и 3 разъема на джек 3,5. Вероятно отсутствие цифрового выхода звука можно отнести к недостаткам, и, возможно, кто-то предпочел бы DisplayPort вместо HDMI.

Технические характеристики

В отличие от некоторых (это я про WDC wink), информация о материнской плате по прежнему доступна на официальном сайте. В принципе по описанию выше уже довольно понятно, что за материнка. В явном виде я не упоминал лишь чипсет - а это "топовый" для платформы FM2+ A88X. Список же выглядит так:

  • Socket: FM2+
  • Поддерживаемые процессоры: AMD® A-Series/Athlon™
  • Чипсет: AMD® A88X
  • Частоты DDR3: 1066/1333/1600/1866/2133* (*OC)
  • Каналы ОЗУ: Dual
  • Портов DIMM: 2
  • Макс. ОЗУ (GB): 32
  • PCI-E x16: 1
  • Поколение PCI-E: Gen3 (1x16)
  • PCI-E x1: 1
  • PCI: 1
  • SATAIII: 6
  • RAID: 0/1/5/10
  • TPM: 1
  • LAN: 10/100/1000*1 (Realtek RTL8111G)
  • Порты USB 3.0 (передняя панель): 2
  • Порты USB 3.0 (задняя панель): 2
  • Порты USB 2.0 (передняя панель): 4
  • Порты USB 2.0 (задняя панель): 4
  • Порты аудио (задняя панель): 3 (чип Realtek ALC887)
  • VGA: 1
  • HDMI: 1
  • DVI: 1
  • Макс. память VGA (MB): 2048
  • DirectX: DX11.1
  • Форм-фактор: M-ATX
  • Двойная графика: да

Что такое модуль TPM я, если честно, затрудняюсь ответить. Двойная графика - это возможность одновременного использования дискретной видеокарты и графического модуля процессора. ХЗ как перевести. Ну а 3-е поколение PCI-E работает только с процессорами FM2+, для меня как-то неактуально.

Единственное, с чем возникли проблемы в ОС Ubuntu Server 14.04, так это с сетевым чипом Realtek. В состав ядра (3.13 по крайней мере) входит не тот драйвер (r8169), что очень быстро приводит к каким-то ошибкам и сеть по сути перестает работать. В результате, при каждом обновлении этого самого ядра необходимо вручную устанавливать "правильный" драйвер r8168. К счастью, в Realtek все предусмотрели и установка драйвера вполняется простым запуском скрипта autorun.sh (естественно, с правами суперпользователя. Ну и архив с драйвером надо распаковать сначала smile).

BIOS

Современные Биосы радуют графическим интерфейсом, поддержкой мыши и возможностью снятия скриншотов.

Главный экран

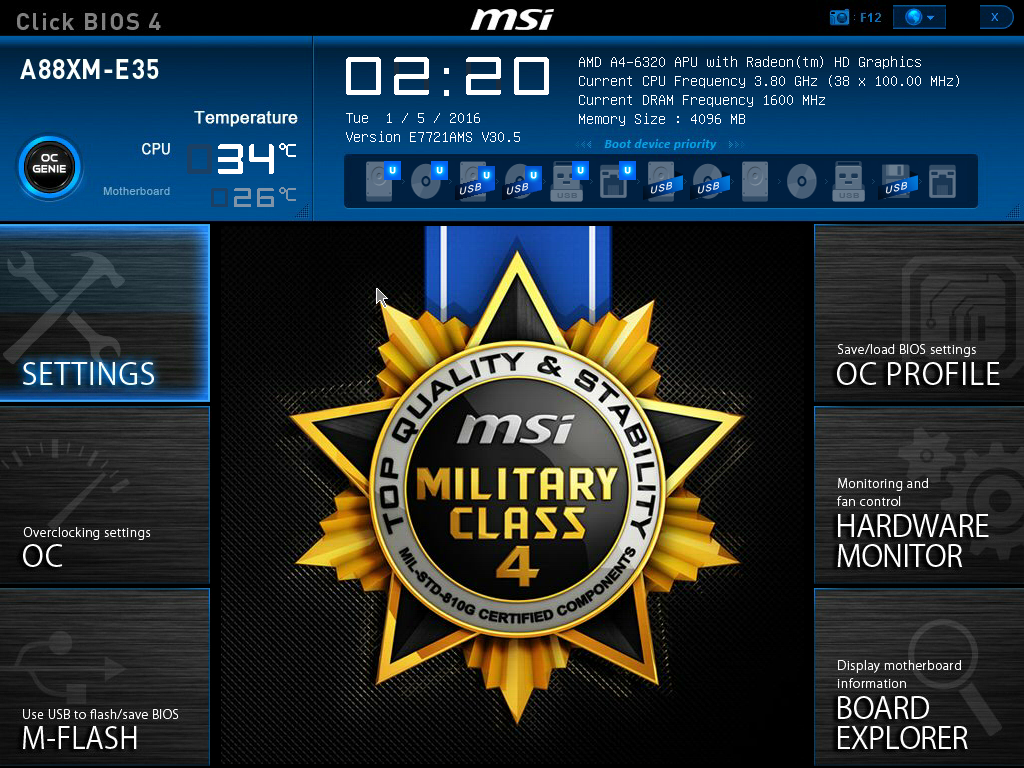

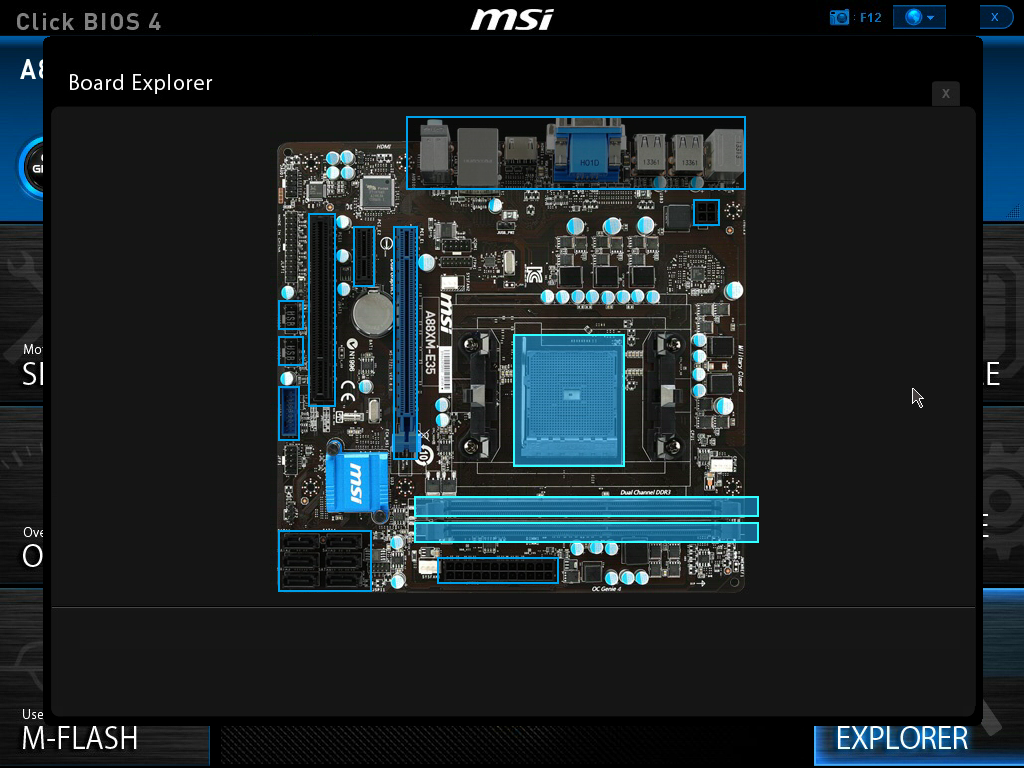

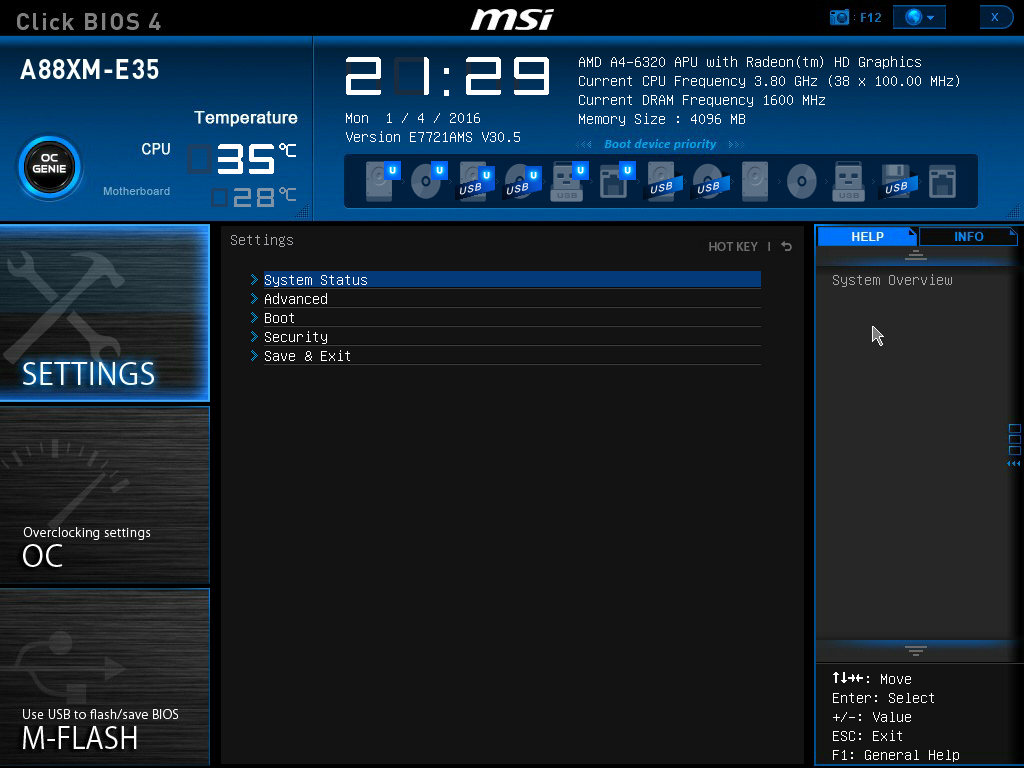

На главном экране сразу же видим температуру, дату-время, базовые параметры процессора и оперативной памяти, а также порядок загрузки. Сразу же обращает на себя внимание необычный раздел Board Explorer (обзор платы) - выводится наглядная схема. Другое дело, логики в этом немного - чтобы ее увидеть, надо хотя бы минимально собрать компьютер, а это делается, очевидно, в выключенном состоянии.

Board Explorer

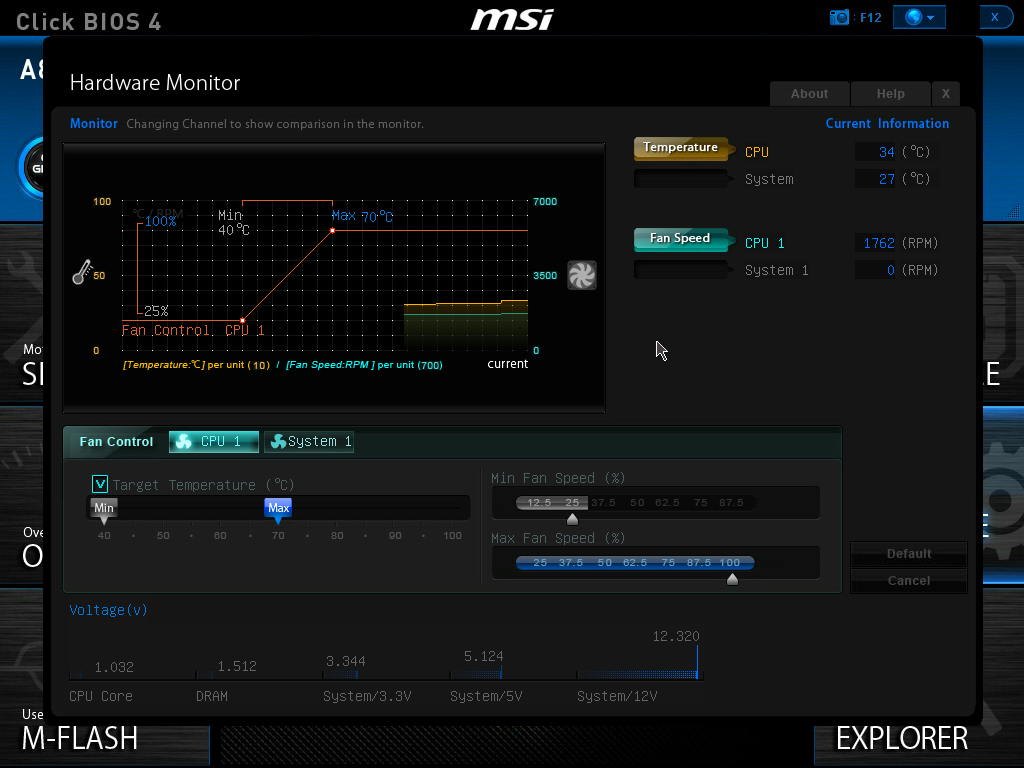

Также очень интересно сделан раздел Hardware Monitor, в котором параллельно настраивается политика системы охлаждения. Честно говоря, настраивать-то особо и нечего - все уже украдено настроено до нас, в частности задан диапазон температур процессора, который должен обеспечиваться кулером. Как я писал в обзоре процессора, механизм работает отлично - температура стабильная, обороты вентилятора низкие.

Hardware Monitor

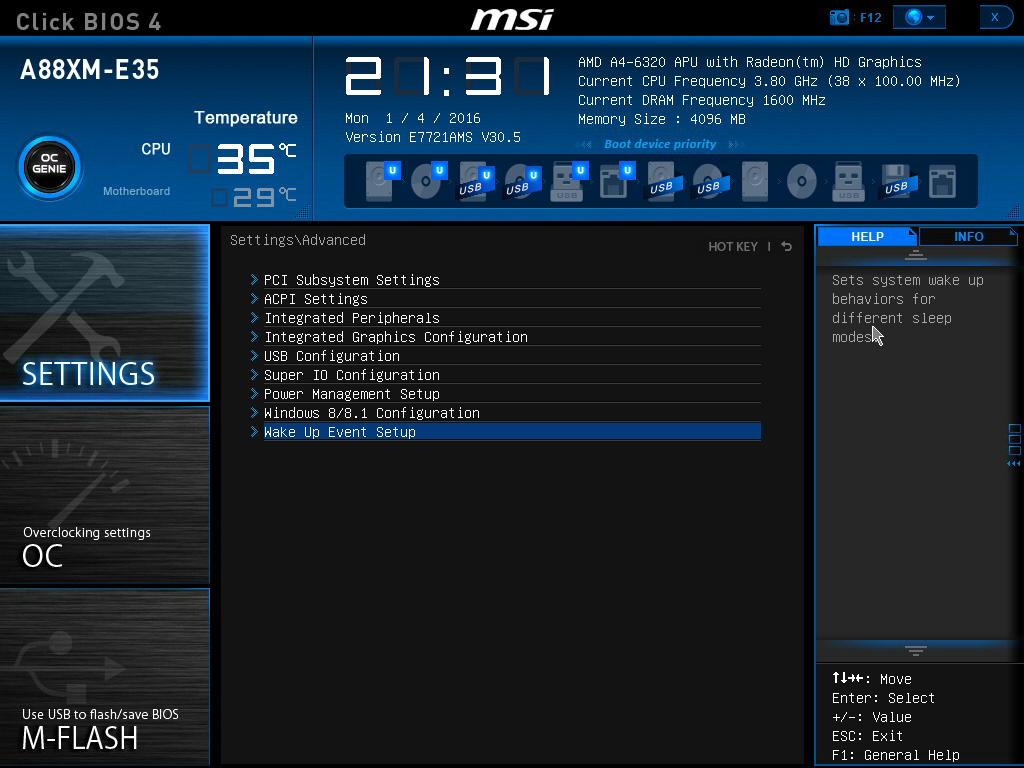

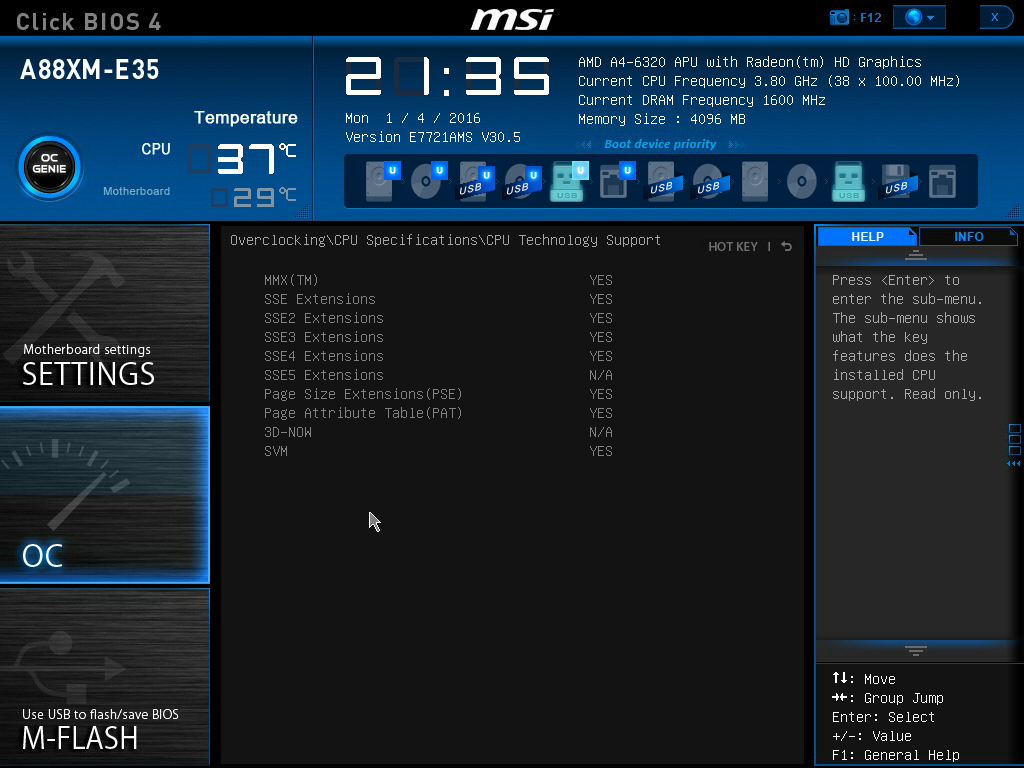

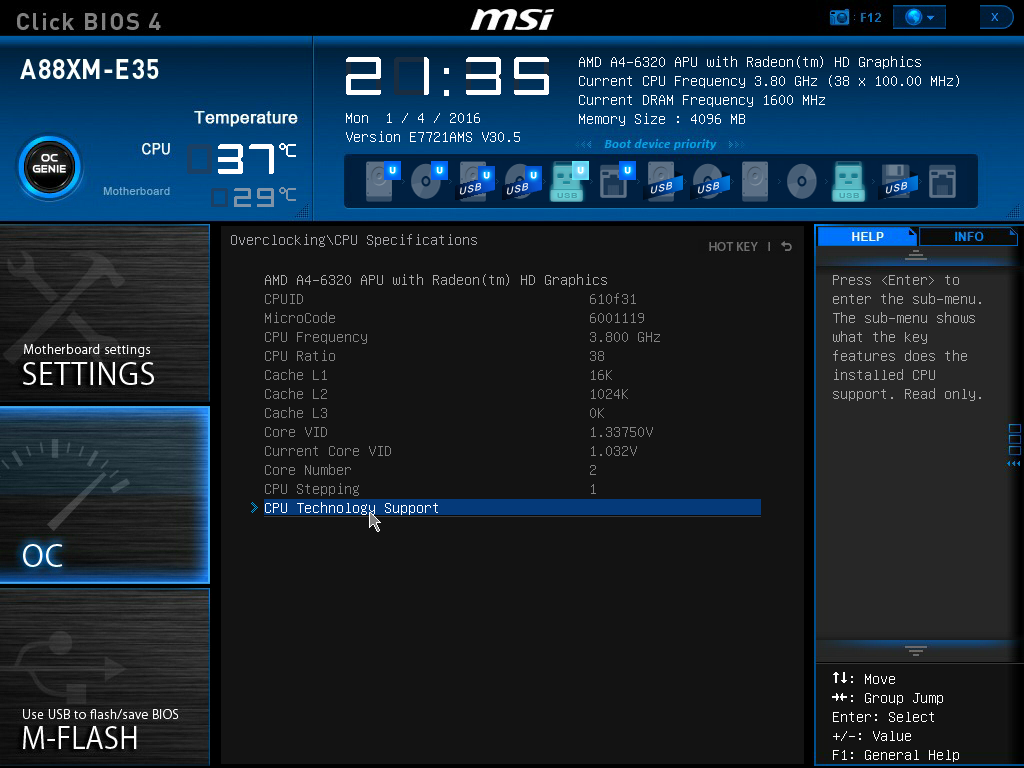

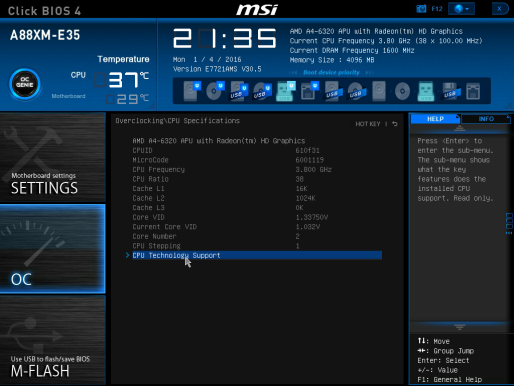

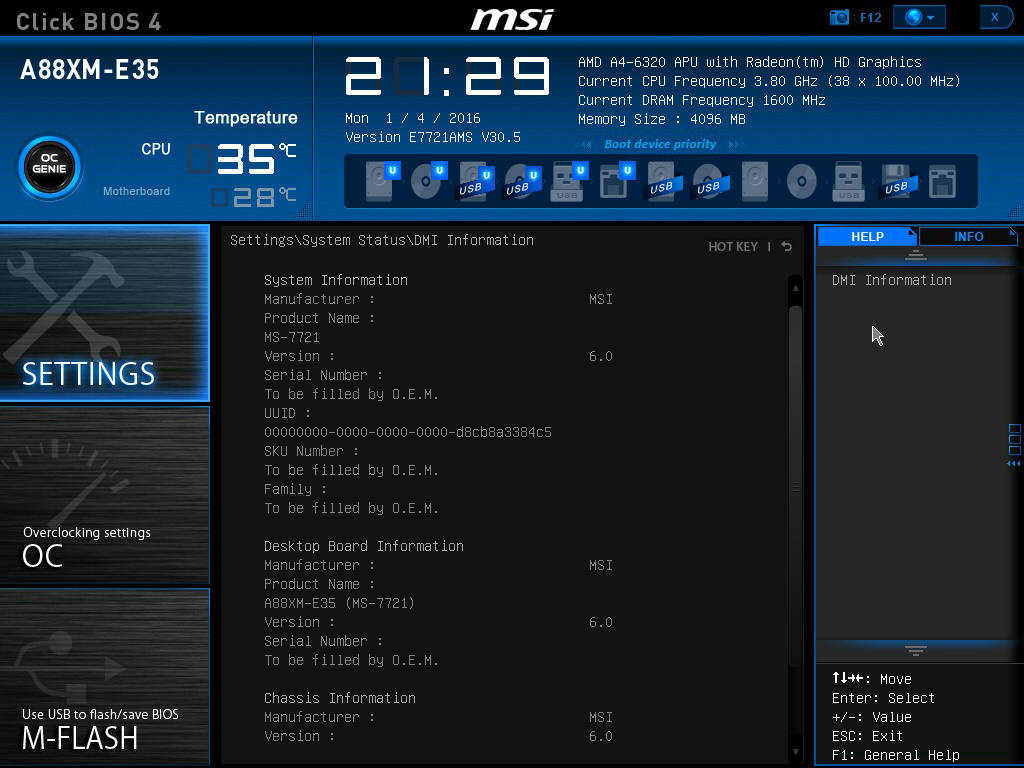

Бегло пробежимся по разделам Settings и OC.

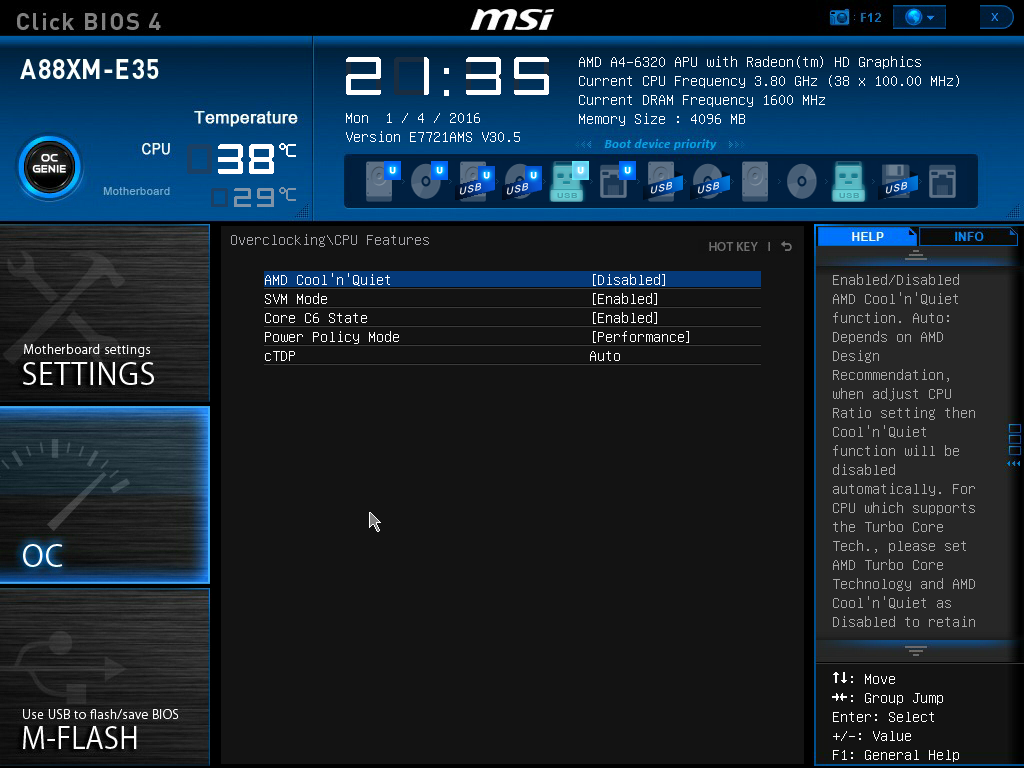

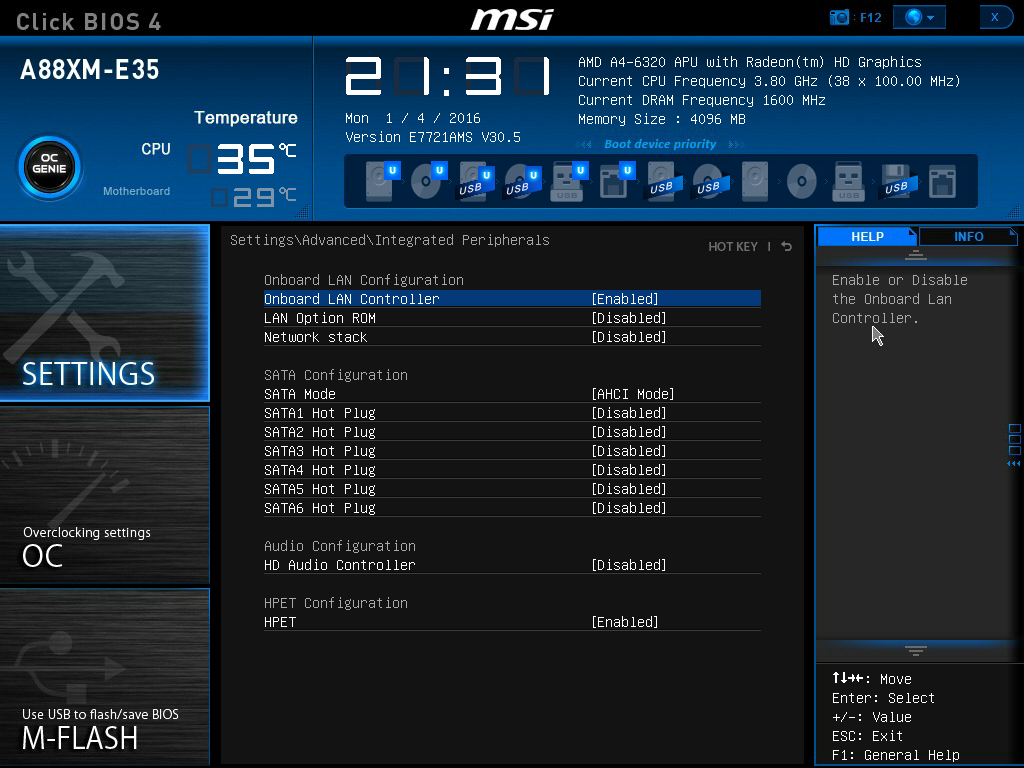

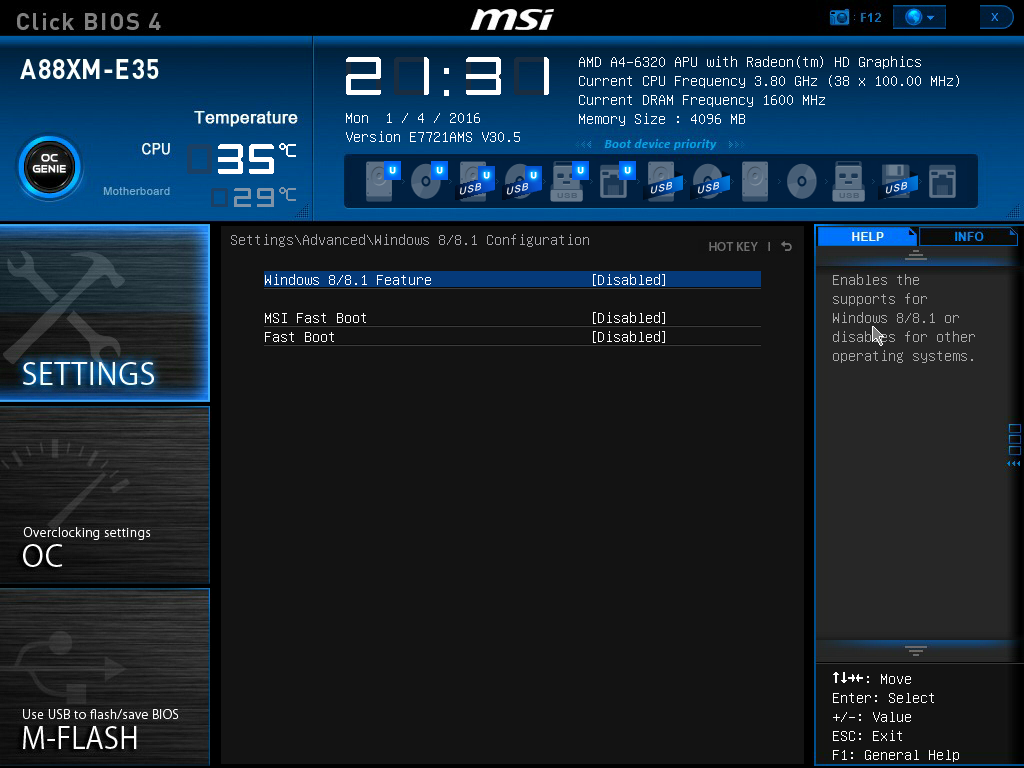

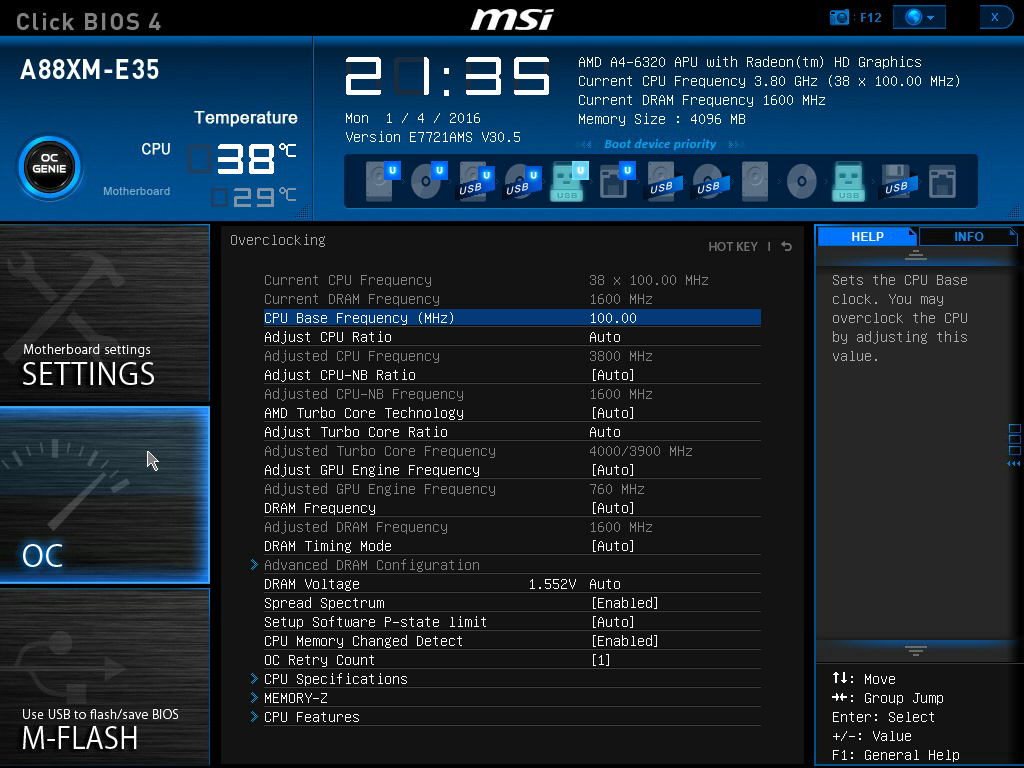

В "интегрированной периферии" убедился, что SATA-контроллер работает в режиме AHCI без поддержки горячего подключения (hot plug), и отключил встроенный аудиоконтроллер. На всякий случай отключил Windows 8/8.1 Feature, что бы это ни значило (там же Ubuntu). Возможности для разгона, скорее всего, достаточно неплохие, но для меня неактуальные - установил все в Auto. Отключил Cool'n'Quiet (и так все тихо и холодно), а некую Power Policy Mode установил в режим Performance (или так и было?.. scratch). На этом настройку BIOS'а я по сути закончил.

Итоги

Вот такая интересная материнская плата. Думаю, на "топовых" APU можно было бы попробовать сделать неплохую игровую машину (не "харкор", конечно, но вполне достойную) за счет механизма "двойной графики" (например на коробке процессора предложена комбинация A10+Radeon HD 6670), разве что оперативку тогда нужно набирать строго двумя модулями. К тому же имеется слот PCI - например мне он бы пригодился для звуковой карты, если бы я вдруг ставил целью собрать основной компьютер.

Насчет 6 портов SATA я, возможно, погорячился - хотя запас карман не тянет. Потянул бы блок питания... Наверное док-станции на USB 3.0 могут быть даже поинтереснее. Да и вообще с точки зрения домашнего сервера платы расширения не особо актуальны. Установить RAID-контроллер? Но тогда уж надо использовать и другие серверные компоненты. А так LVM на мой взгляд подходит даже лучше, чем "чипсетный" RAID (хотя на практике LVM я еще не использовал, вероятно при дальнейшем добавлении жестких дисков надо будет рискнуть).

Стоит ли обращать внимание на "военный" маркетинг - сказать сложно. По идее для длительного использования (как в моем случае) или разгона (вроде как должен обеспечиваться) это, как минимум, не повредит.

Итак, платой доволен, и если бы не прошедшие 2 с лишним года после покупки, рекомендовал бы брать.
